waveshareなる中国ベンダはスイッチサイエンスさんで製品を取り扱っているのでご承知の方も多いかと思いますが、本家サイトを彷徨っていたらタイトルの如きFPGAモジュール（Humandataさんの様な感じの）を発見したのでAlteraバージョンを買ってみました。
20250504現在販売されているのはEP4CE6E22C8N(QFP144),EP4CE10F17C8N（BGA256)、つまりはいづれもCycloneIVの様です。お値段は上記の通り2025/05/04の為替で
・CoreEP4CE6のモジュール：４９５３円
・CoreEP4CE10のモジュール：７７８４円
でありました。中華らしくモジュールとしては許容範囲ではと思っています。
・CoreEP4CE6モジュールの概要・
Overview
CoreEP4CE6 is an FPGA core board that features an EP4CE6E22C8N device onboard, supports further expansion.
- onboard Serial Configuration Device EPCS16SI8N
- integrated FPGA basic circuit, such as clock circuit
- onboard nCONFIG button, RESET button, 4 x LEDs
- all the I/O ports are accessible on the pin headers
- onboard JTAG debugging/programming interface
- 2.54mm header pitch design, suitable for being plugged-in your application system
What's On Board
- EP4CE6E22C8N:the ALTERA Cyclone IV FPGA device which features:
- AMS1117-3.3, 3.3V voltage regulator
- AMS1117-2.5, 2.5V voltage regulator
- AMS1117-1.2, 1.2V voltage regulator
- EPCS16, onboard serial FLASH memory, for storing code
- Power indicator
- LEDs
- Reset button
- nCONFIG button: for re-configuring the FPGA chip, the equivalent of power reseting
- Power switch
- 50M active crystal oscillator
- 5V DC jack
- JTAG interface: for debugging/programming
- FPGA pins expander, VCC, GND and all the I/O ports are accessible on expansion connectors for further expansion
- LED jumpers
・CoreEP4CE10モジュールの概要
Overview
CoreEP4CE10 is an FPGA core board that features an EP4CE10F17C8N device onboard, supports further expansion.
- onboard Serial Configuration Device EPCS16SI8N
- integrated FPGA basic circuit, such as clock circuit
- onboard nCONFIG button, RESET button, 4 x LEDs
- all the I/O ports are accessible on the pin headers
- onboard JTAG debugging/programming interface
- 2.00mm header pitch design, suitable for being plugged-in your application system
What's On Board
- EP4CE10F17C8N:the ALTERA Cyclone IV FPGA device which features:
- AMS1117-3.3 (on bottom side), 3.3V voltage regulator
- AMS1117-2.5 (on bottom side), 2.5V voltage regulator
- AMS1117-1.2 (on bottom side), 1.2V voltage regulator
- EPCS16, onboard serial FLASH memory, for storing code
- Power indicator
- LEDs
- Reset button
- nCONFIG button: for re-configuring the FPGA chip, the equivalent of power reseting
- 50M active crystal
- JTAG interface: for debugging/programming
- FPGA pins expander, VCC, GND and all the I/O ports are accessible on expansion connectors for further expansion
詳細はWikiに情報がある様です↓
waveshareさんはまともなベンダさんと思われるので（規模等は知りませんが）intel（現altera）のUSB BlasterV2のODMを請け負ってる様なので（台湾のTerasicと同じ様な感じだがTerasic程の厚みは見られない印象：同社サイトからの個人的印象：）それなりに信用出来るのだろうと判断して発注しました。尚、決済はPaypalなので安心（クレカ番号送信不要の意味で）かなと。

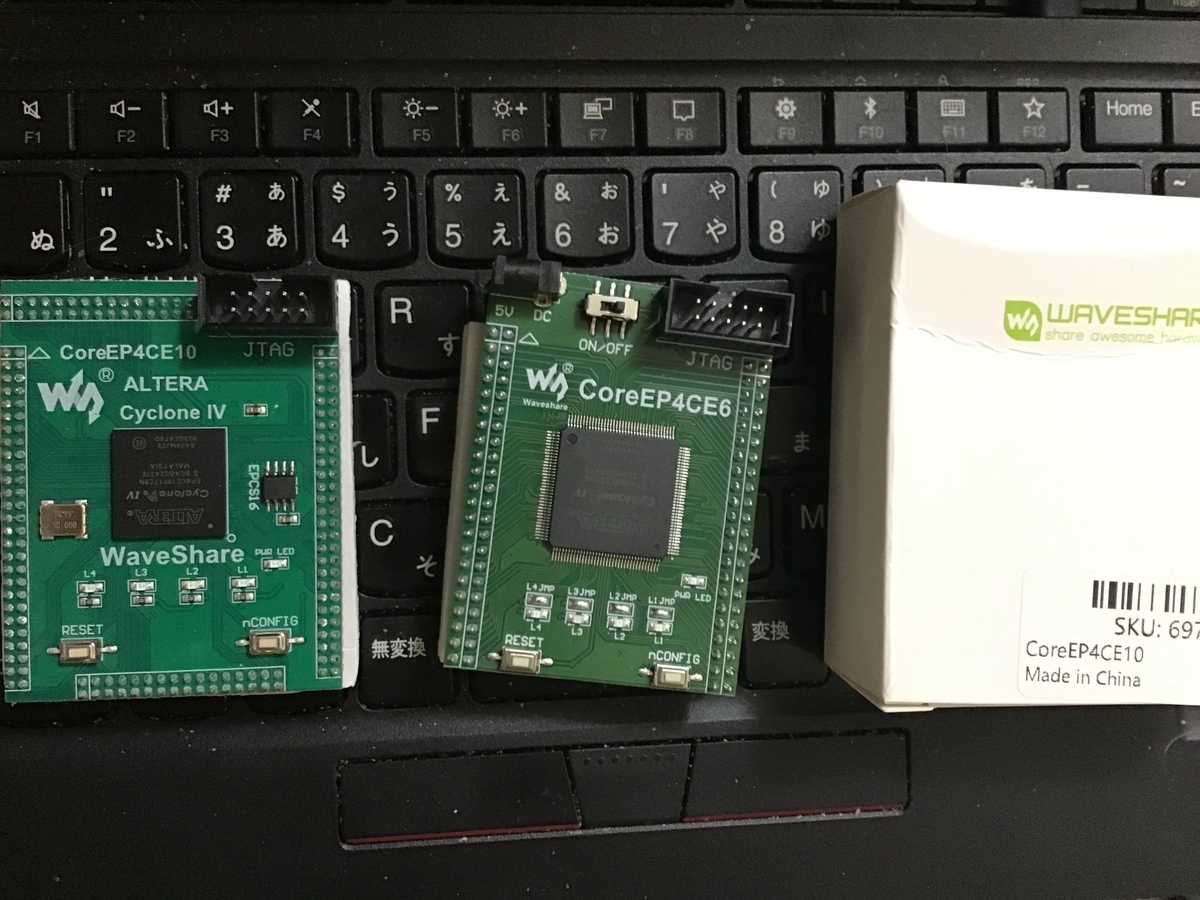

で、届いたモジュールがこれ↓
いやまあサイトの写真そのまんまで特に申す事はございません。右の白箱はモジュールが入っていた箱でそれを収めた箱に入っています。今回は最安送料で指定したので外箱が凹んでおりましたが内部に影響は無し。
Amazonで時折見られる謎の中華ボード／モジュールに比べるとベンダも情報もそこそこ揃っている様なのでプロトタイピング（というか製作）用に使ってみようかなと思っています。
まあ、waveshare製のUSB BlasterV2は注文・発送中なので書き込みはそれが届いてからになりそうですが（ConfigROM、書き込みコネクタ付きなのでUSB BlasterV2と直結出来る筈）。
同社では他にもFPGA/CPLD学習ボードを販売している様です（CycloneIV/MAX2）。

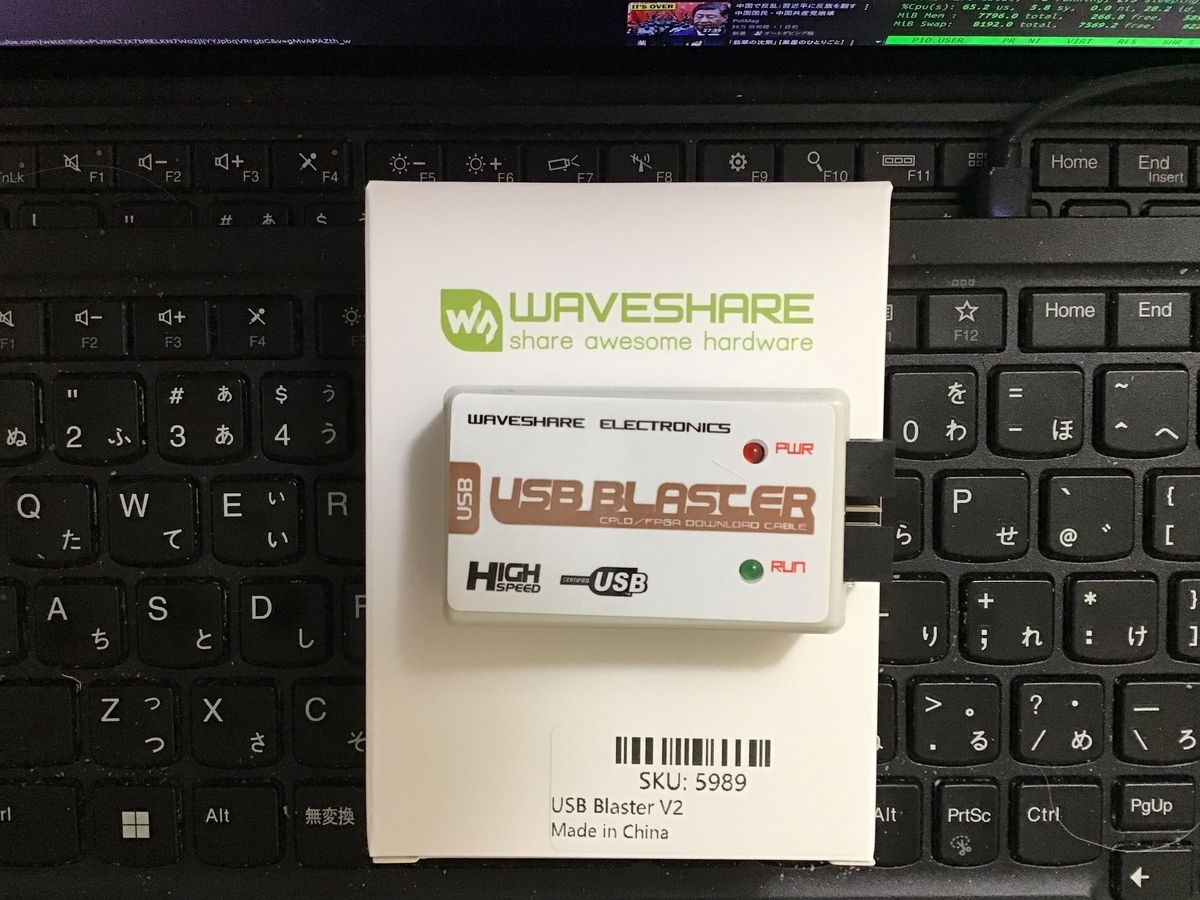

20250504 11:12追記：そうこうしていたら佐川さんがwaveshare（その２）を届けてくれたのでUSB BlasterV2の写真を貼っておきます↓

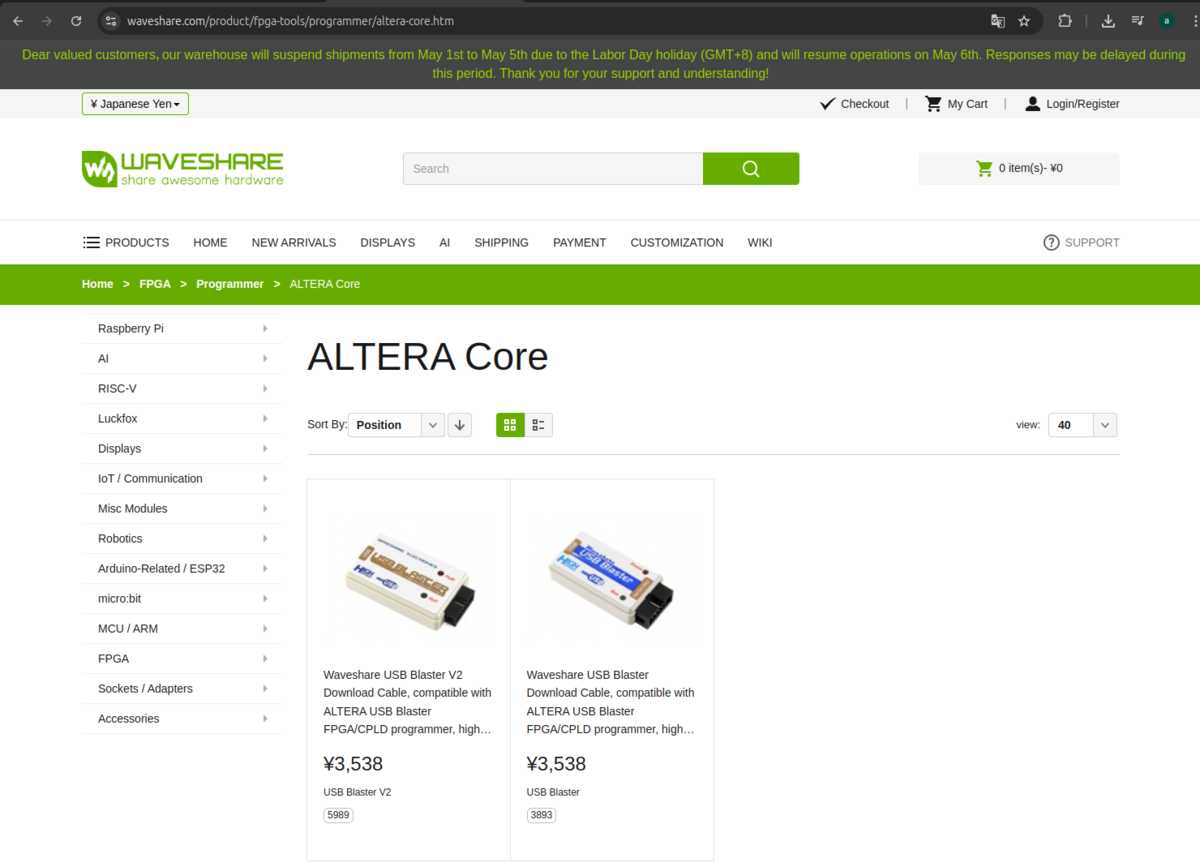

箱にはV2と印刷されているが本体にはV2は無い・・・ひょっとしてTerasic製USB BlasterがV1とか？ 因みにお値段は日本のAmazonでは６８００円なのが↓
３５３８円・・・日本のAmazonの半額だ・・・これが注文した理由なのですが（他にCore-EP4CE6も併せて購入：）・・・まあ、他にも謎の２０００円ぐらいの互換品もありますが（昔買った事あります。その時はマルツのCycloneIで書き込み出来た記憶が：pofで：）まあ、どれを選ぶかは個々人に依るといふ事で。
