割り込み回路を組み込んでみる。とはいってもAutovectorを使うのでIRQ7〜IRQ1を74148風にプライオリティエンコードしてIPL_n[2:0]にエンコードしてCPUからのFC[2:0]=3'b111になったらas_bでも使ってavec_nをアサートする組み合わせ回路になる。
2.1 verilogコード
// 2021/11/07 : 作業開始
// 2021/11/09 : ベースカウンタをジョンソンに戻す。
// 2021/11/13 : address area definitions :
// 32bit dram : 0x80000000 - 0x81FFFFFF (32MB)
// 8bit psd : 0x00x00000 - 0x00x7FFFF
// 8bit rtc : 0xF0xx0000 - 0xF0xxFFFF
// 8bit 16550 : 0xF1xx0000 - 0xF1xxFFFF
// 8bit ft245 : 0xF2xx0000 - 0xF2xxFFFF
// 16bit pc104 : 0xFFxx0000 - 0xFFxxFFFF
// 2021/11/14 : psd,io空間のデコード（取り敢えず０ウェイトで試す)
// 2021/11/14 : rfshシーケンサのバグ修正(refclkのエッジ検出漏れ)
// 2021/11/15 : 割り込みはautovector,irq7-0
module dramc(sysclk,cpuclk,reset_b,a,as_b,ds_b,cpurw,refclk,ras_n,cas_n,ras_rfsh_n,cas_rfsh_n,dsack_n,psd_n,rtc_n,cs16550_n,ft245rd_n,ft245wr,iord_n,iowr_n,irq_n,fc,avec_n,ipl_n);
input sysclk ; //system clock
input reset_b ; //system reset
input [31:24] a; // cpu address a[31:24] 上位８ビットデコード
input as_b ; // cpu address strobe
input ds_b ; // cpu data strobe
input cpurw ; // cpu read/~write
input refclk ; //refresh clock
input [7:1] irq_n ; // irq7-1
input [2:0] fc ; // cpu function fc2-0
output cpuclk ; //sysclk/2
output ras_n ; //ras
output cas_n ; // cas
output ras_rfsh_n ; // ras rfsh
output cas_rfsh_n ; // cas rfsh
output dsack_n ; // dsack
output psd_n ; // psd chip select
output rtc_n ; // rtc chip select
output cs16550_n ; // 16550 chip select
output ft245rd_n ; // FT245 read strobe
output ft245wr ; // FT245 write strobe
output iord_n,iowr_n ; // io read/write strobe
output avec_n ; // to cpu autovector
output [2:0] ipl_n ; // to cpu interrupt request
reg [2:0] ipl_n ;
reg [2:0] drsq,ndrsq ; // dram sequencer
reg [3:0] rfsq,nrfsq ; // dram refresh sequencer
reg cpuclk ; // sysclk/2
wire dramcyc,rfshcyc ; // internal node (wire)
parameter S0=3'b000,S1=3'b001,S2=3'b011,S3=3'b111,S4=3'b110,S5=3'b100 ; // dram state 0-5
parameter R0=4'b0000,R1=4'b0001,R2=4'b0011,R3=4'b0111,R4=4'b1111,R5=4'b1110,R6=4'b1100,R7=4'b1000 ; // rfsh state 0-7
parameter dram=8'h80,dram80=8'h80,dram81=8'h81,psd=8'h00,rtc=8'hf0,cs16550=8'hf1,ft245=8'hf2,pc104=8'hff ;
parameter IRQ7=7'b0111111,IRQ6=7'b1011111,IRQ5=7'b1101111,IRQ4=7'b1110111,IRQ3=7'b1111011,IRQ2=7'b1111101,IRQ1=7'b1111110 ;
parameter LVL7=3'b000,LVL6=3'b001,LVL5=3'b010,LVL4=3'b011,LVL3=3'b100,LVL2=3'b101,LVL1=3'b110 ;
// cpuclock
always @( posedge sysclk or negedge reset_b ) begin
if ( ~reset_b )
cpuclk <= 1'b0 ;
else
cpuclk <= ~cpuclk ;
end
// state register
always @( posedge sysclk or negedge reset_b ) begin
if ( ~reset_b )
begin
drsq <= S0 ;
rfsq <= R0 ;
end
else
begin
drsq <= ndrsq ;
rfsq <= nrfsq ;
end
end
// dram state sequencer
always @( drsq or as_b or a or cpuclk or rfshcyc ) begin
case ( drsq )
// S0 : if ( as_b == 0 && {a[31:25],1'b0} == dram && cpuclk && rfshcyc == 0 )
S0 : if ( as_b == 0 && *1 && cpuclk && rfshcyc == 0 )
ndrsq <= S1 ;
else
ndrsq <= S0 ;
S1 : ndrsq <= S2 ;
S2 : if ( cpuclk )
ndrsq <= S3 ;
else
ndrsq <= S2 ;
S3 : ndrsq <= S4 ;
S4 : ndrsq <= S5 ;
S5 : if ( as_b )
ndrsq <= S0 ;
else
ndrsq <= S5 ;
endcase
end
always @( rfsq or as_b or cpuclk or dramcyc or refclk ) begin
case ( rfsq )
R0 : if ( refclk )
nrfsq <= R1 ;
else
nrfsq <= R0 ;
R1 : if ( as_b && refclk && ~cpuclk && ~dramcyc )
nrfsq <= R2 ;
else
nrfsq <= R1 ;
R2 : nrfsq <= R3 ;
R3 : nrfsq <= R4 ;
R4 : nrfsq <= R5 ;
R5 : nrfsq <= R6 ;
R6 : nrfsq <= R7 ;
R7 : nrfsq <= R0 ;
endcase
end
always @(irq_n) begin
if (irq_n[7] == 1'b0) ipl_n = LVL7 ;
else if (irq_n[6] == 1'b0) ipl_n = LVL6 ;
else if (irq_n[5] == 1'b0) ipl_n = LVL5 ;
else if (irq_n[4] == 1'b0) ipl_n = LVL4 ;
else if (irq_n[3] == 1'b0) ipl_n = LVL3 ;
else if (irq_n[2] == 1'b0) ipl_n = LVL2 ;
else if (irq_n[1] == 1'b0) ipl_n = LVL1 ;
end
assign avec_n = ~((fc == 3'b111) & ~as_b) ;
assign psd_n = ~(a == psd & ~as_b) ;
assign rtc_n = ~(a == rtc & ~as_b) ;
assign cs16550_n = ~(a == cs16550 & ~as_b) ;
assign ft245rd_n = ~(a == ft245 & ~as_b & ~ds_b & cpurw) ;
assign ft245wr = (a == ft245 & ~as_b & ~ds_b & ~cpurw) ;
assign iord_n = ~(~ds_b & cpurw) ;
assign iowr_n = ~(~ds_b & ~cpurw) ;
assign ras_n = ~drsq[1] ;
assign drampx = drsq[2] ;
assign cas_n = ~(~drsq[0] & drsq[2]) ;
assign dsack_n = ~((~drsq[1] & drsq[2]) | ~psd_n | ~rtc_n | ~cs16550_n | (ft245 & ~as_b) ) ;
assign dramcyc = drsq[1] | drsq[2] ;
assign cas_rfsh_n = ~rfsq[1] ;
assign ras_rfsh_n = ~rfsq[2] ;
assign rfshcyc = rfsq[1] | rfsq[3] ;
endmodule
2.2 テストベンチ
// 2021/11/07 : 作業開始
// 2021/11/09 : テストベンチ
// 2021/11/13 : task文に書き換え
// 2021/11/14 : io関連のテストベンチ追加
// 2021/11/15 : 割り込み関連のテストベンチ追加
module dramc_tp ;
reg sysclk ; //system clock
reg reset_b ; //system reset
reg [31:24] a ; // cpu address
reg as_b ; // cpu address strobe
reg ds_b ; // cpu data strobe
reg cpurw ; // cpu read/~write
reg refclk ; //refresh clock
reg [7:1] irq_n ; // interrupt request
reg [2:0] fc ; // cpu function code
wire cpuclk ; //sysclk/2
reg rfshcyc ; //dram refresh cycle
wire ras_n ; //ras
wire cas_n ; // cas
wire ras_rfsh_n ; // ras rfsh
wire cas_rfsh_n ; // cas rfsh
wire dsack_n ; // dsack
wire psd_n,rtc_n,cs16550_n ;
wire ft245rd_n,ft245wr ;
wire iord_n,iowr_n ;
wire [2:0] ipl_n ; // cpu ipl2-0
wire avec_n ; // cpu autovector
parameter STEP = 25000 ; // 25ns(25 x 1000ps)
parameter td1 = 15000 ; // 15ns
dramc dramc(sysclk,cpuclk,reset_b,a,as_b,ds_b,cpurw,refclk,ras_n,cas_n,ras_rfsh_n,cas_rfsh_n,dsack_n,psd_n,rtc_n,cs16550_n,ft245rd_n,ft245wr,iord_n,iowr_n,irq_n,fc,avec_n,ipl_n);
always begin
sysclk = 1 ; #(STEP/2) ;
sysclk = 0 ; #(STEP/2) ;
end
task sim_init;
begin
as_b = 1 ; ds_b = 1 ; cpurw = 1 ; reset_b = 0 ; refclk = 0 ; a = 8'h00 ;
irq_n = 7'b1111111 ; fc = 3'b000 ;
#(STEP*2);
reset_b = 1 ;
end
endtask
task dram_cyc ;
input [7:0] adr ;
begin
#(STEP);
a = adr ;
#(STEP);
as_b = 0 ;
#(STEP*2*3)
//$finish;
// wait(~dsack_n);
//#(STEP*2);
as_b = 1 ;
#(STEP*2);
end
endtask
task io_cyc ;
input [7:0] adr ;
input rw ;
begin
#(STEP);
a = adr ;
cpurw = rw ;
#(STEP);
as_b = 0 ;
if(cpurw)
ds_b = 0 ;
#(STEP);
if(~cpurw)
ds_b = 0 ;
#(STEP*2*2);
as_b = 1 ; ds_b = 1 ;
#(STEP*2);
end
endtask
task rfsh_cyc ;
begin
#(STEP*2);
refclk = 1 ;
// wait(~ras_rfsh_n)
#(STEP*2*3)
refclk = 0 ;
#(STEP*2);
end
endtask
task irq_cyc ;
input [7:1] irq ;
begin
irq_n = ~irq ;
#(STEP*2)
fc = 3'b111 ;
as_b = 0 ;
#(STEP*2*3)
as_b = 1 ;
#(STEP*2*4)
irq_n = 7'b1111111 ;
fc = 3'b000 ;
#(STEP*2);
end
endtask
initial begin
$display("シミュレーション開始");
$dumpfile("dramc_tp.vcd");
$dumpvars(0,dramc);
// $monitor("cpuclk = %b reset_b = %b as_b = %b dsack_n = %b refclk %b a = 8'h%x",cpuclk,reset_b,as_b,dsack_n,refclk,a);
sim_init ;
dram_cyc(8'h80);
dram_cyc(8'h81);
// dram_cyc(8'h12);
rfsh_cyc ;
// io_cyc(8'h00,1);io_cyc(8'h00,0); // psd area
// io_cyc(8'hf0,1);io_cyc(8'hf0,0); // rtc area
// io_cyc(8'hf1,1);io_cyc(8'hf1,0); // 16550 area
// io_cyc(8'hf2,1);io_cyc(8'hf2,0); // ft245 area
irq_cyc(7'b1000000);irq_cyc(7'b0100000);irq_cyc(7'b0010000);irq_cyc(7'b0001000);
irq_cyc(7'b0000100);irq_cyc(7'b0000010);irq_cyc(7'b0000001);
$display("シミュレーション終了");
$finish ;
end
endmodule

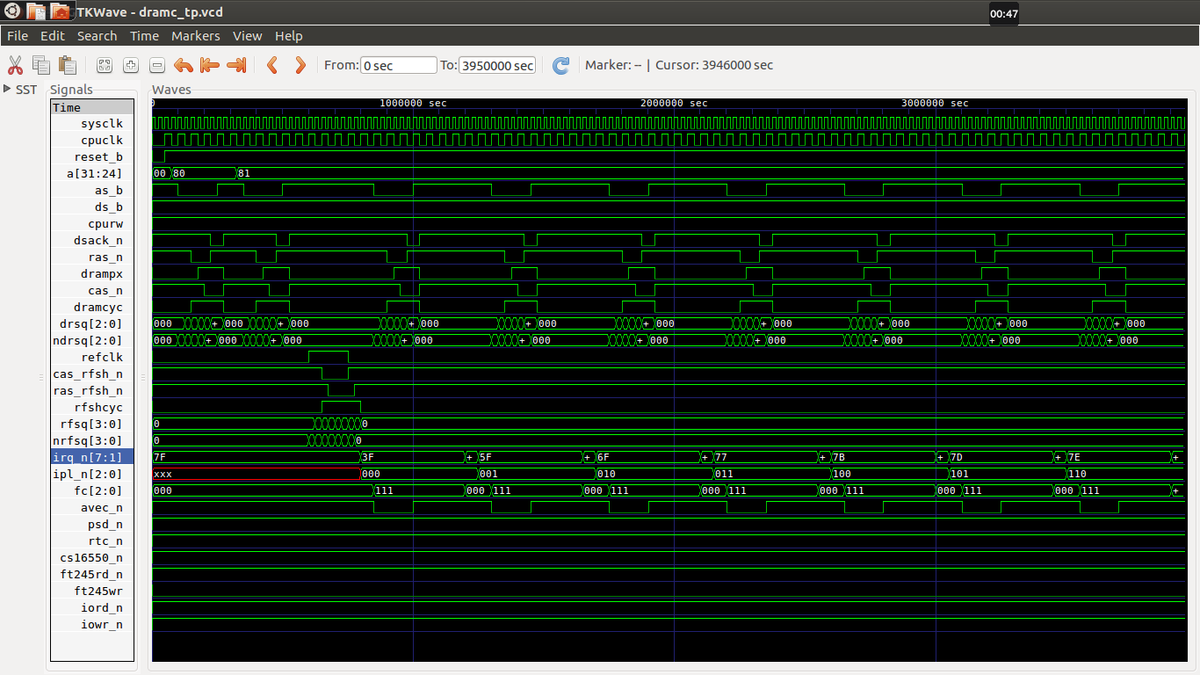

3-4.シミュレーション波形(gtkwave)
前回アップしたテキストにゴミが入っていたのが気になる（多分私がクリップボード経由で変な作業中データをぶち込んだ為？かもしれない）が今度はどうか。
5.合成結果
cpldfit: version P.20131013 Xilinx Inc.
Fitter Report
Design Name: dramc Date: 11-16-2021, 0:50AM
Device Used: XC95108-20-PC84
Fitting Status: Successful
************************* Mapped Resource Summary **************************
Macrocells Product Terms Function Block Registers Pins
Used/Tot Used/Tot Inps Used/Tot Used/Tot Used/Tot
42 /108 ( 39%) 86 /540 ( 16%) 78 /216 ( 36%) 15 /108 ( 14%) 41 /69 ( 59%)
プライオリティエンコーダとオートベクタ生成は組み合わせ回路そのもの故マクロセル４個の増加に収まっている（42/108 39%)。ピン使用率も41/69(59%)とIRQ7-1,FC[2:0],IPL[2:0]とインタフェース用にピンを消費している。割り込みマスク用レジスタはPSDのマクロセルかIOポートに割り振るつもりなのでCPLDはゲード回路だけを想定している。まだまだ何とも言えないが何度か述べているようにカウンタ外出しにすればマクロセル使用率８０〜９０％以下で収まりそうな可能性が出てきた（気がする）が妙な色気を出すと今迄の努力が台無しになりかねないので緊縮スタイル継続といふ事で。
*1:a == dram80)|(a == dram81
