ise14.7(2013.10.13版)

 シミュレーション出来たから合成してみた。今使ってるUbuntu16.04に導入したISE14.7(2013.10.13版)でXC95108PC84ターゲットで合成する。

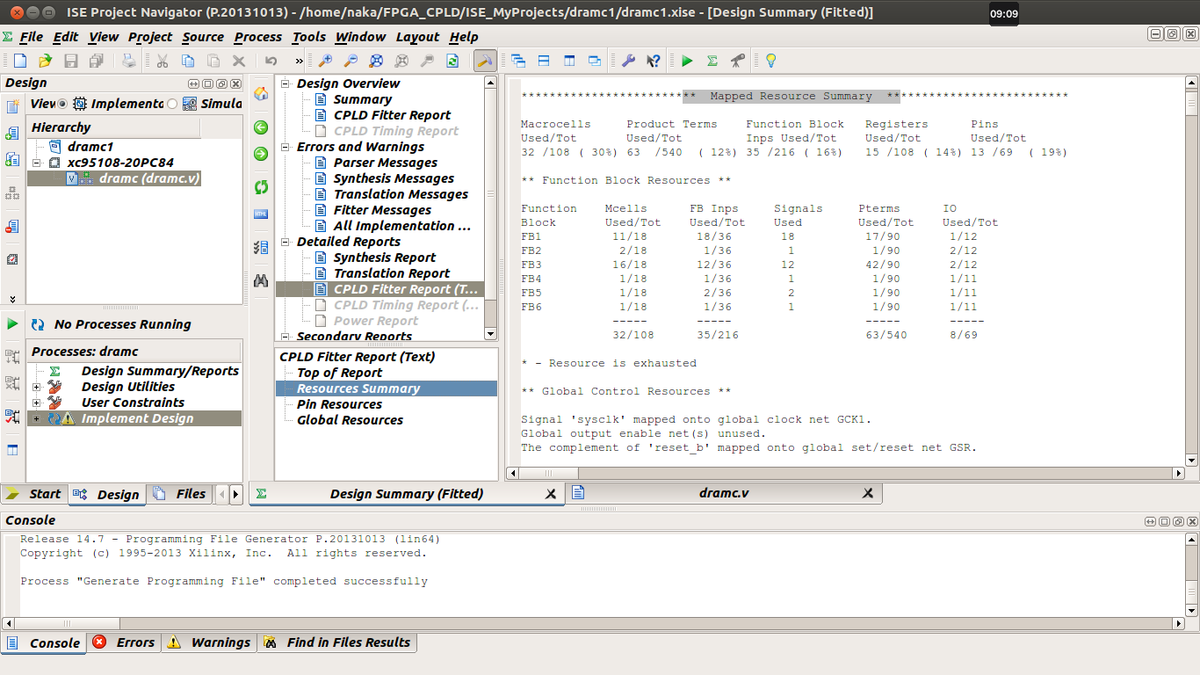

f:id:aki_iic:20211113091404p:plain

ise14.7 dramc xc95108pc84

 途中 dramcyc,rfshcycが定義されていない、センシビリティリストに変なイベント(~rfshcycだった)と怒られたので適時修正。マクロセル使用率が:

*************************  Mapped Resource Summary  **************************

Macrocells     Product Terms    Function Block   Registers      Pins
Used/Tot       Used/Tot         Inps Used/Tot    Used/Tot       Used/Tot
32 /108 ( 30%) 63  /540  ( 12%) 35 /216 ( 16%)   15 /108 ( 14%) 13 /69  ( 19%)

** Function Block Resources **

Function    Mcells      FB Inps     Signals     Pterms      IO
Block       Used/Tot    Used/Tot    Used        Used/Tot    Used/Tot
FB1          11/18       18/36       18          17/90       1/12
FB2           2/18        1/36        1           1/90       2/12
FB3          16/18       12/36       12          42/90       2/12
FB4           1/18        1/36        1           1/90       1/11
FB5           1/18        2/36        2           1/90       1/11
FB6           1/18        1/36        1           1/90       1/11
             -----       -----                   -----       -----
             32/108      35/216                  63/540      8/69

* - Resource is exhausted

 今時点で30%(32/108)と微妙な状況にある。やはりリフレッシュクロックは外部(PIC12F1501辺りを想定)で生成してマクロセルを節約しないと(しても?)収まらない予感がする。もっともこの時代のCPLD(特にXC9500)は39入力有るのでFPGAと異なり積項を無駄に要するデコーダ系には適しているから大昔仕事で設計したXC95216PQ160の縮小版のノリで仕様・機能を最適化(減縮)しつつCPLDにフィッティングを目指す事にしよう。5Vの縛りが無ければ今時の使いやすく余裕のある(例えば秋月で変換基板込みで売ってるMACHXO2とか)が使えるしレベルシフタも検討したが駆動能力、設計のしやすさ、使い慣れている(obsoluteだけど)点からXC9500なるobsolute cpldでジタバタしてみたい。代替案として現役のMicrochip ATF1508(128MC)も入手してたりするのだがCADがCUPLでverilogは有料らしいので最後の手段に取っておく。。。
