基板組立（その５）Z80+MC6850+MC6821でRCBUS風SBC

ランキング参加中

マイコン電子工作

　ノスタルジーシリーズ（その２）でZ80CPU+MC6850+MC6821でRCBUS風SBC（タイトル長いですがZ80でSBCだとスルーされそうなので精一杯の個性を：）の組立・動作確認を行いました。トピックとしては下記の続きになります。

aki-iic.hatenablog.com

０．Z80データシートより

・先刻ご承知の方が大半とは存じますがZilog社のデータシートから引用します。

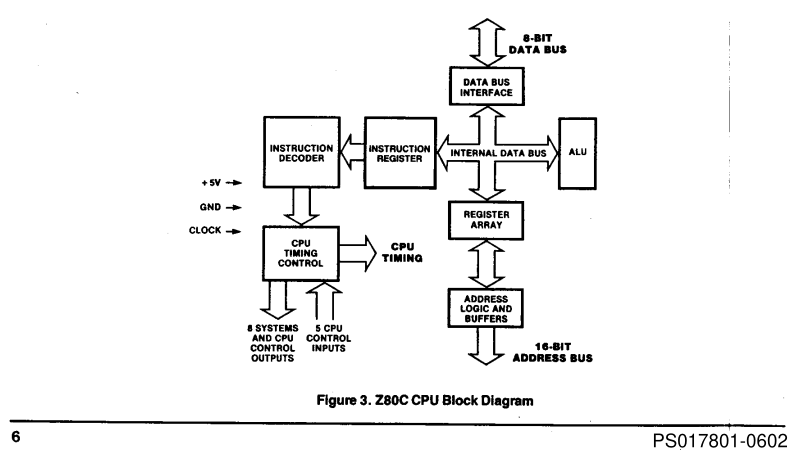

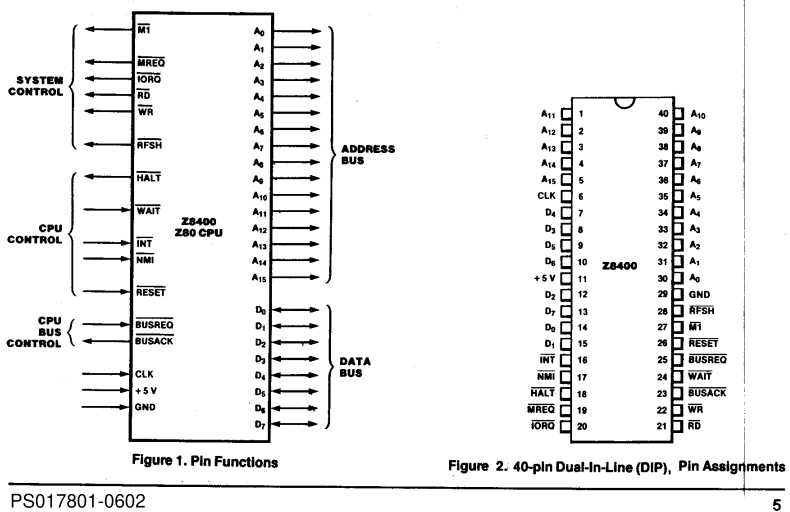

　・CPUピン機能とブロック図

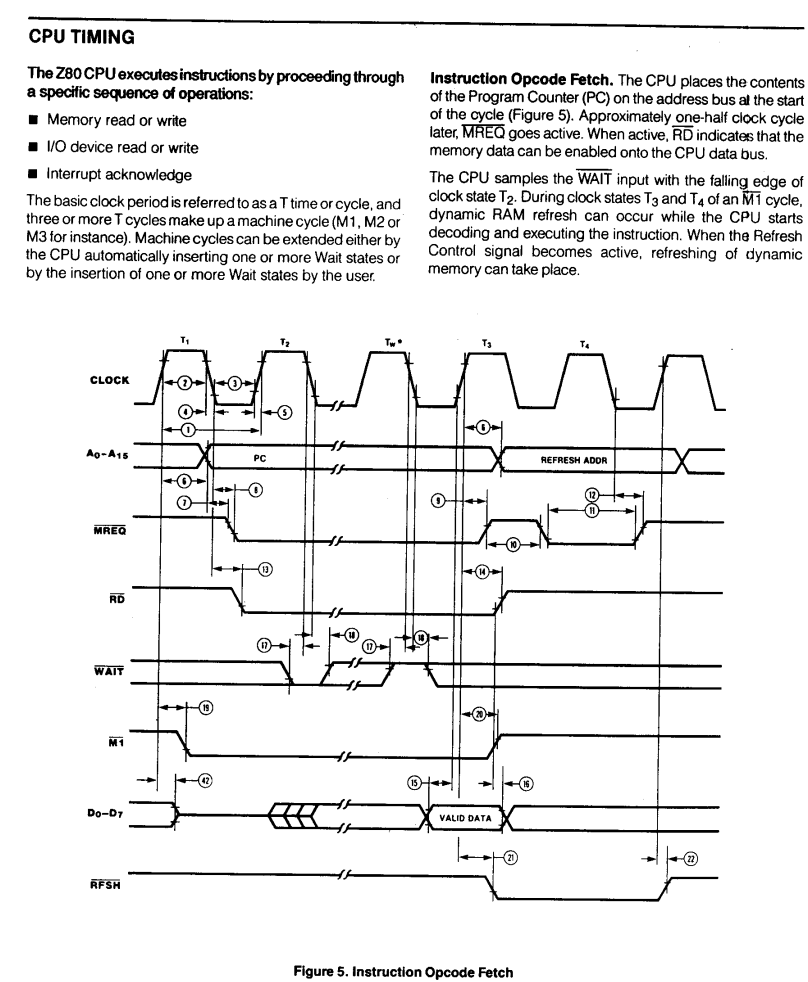

　・バスタイミング（M1サイクル）

　M1サイクルの後半でDRAMリフレッシュを云々といったジジイの薀蓄は省略：）。２０２６年の現在では４Mbit SRAMが１３００円（為替１５０円）で入手可能なご時世ですからレプリカ系の方以外は不要な情報かと。

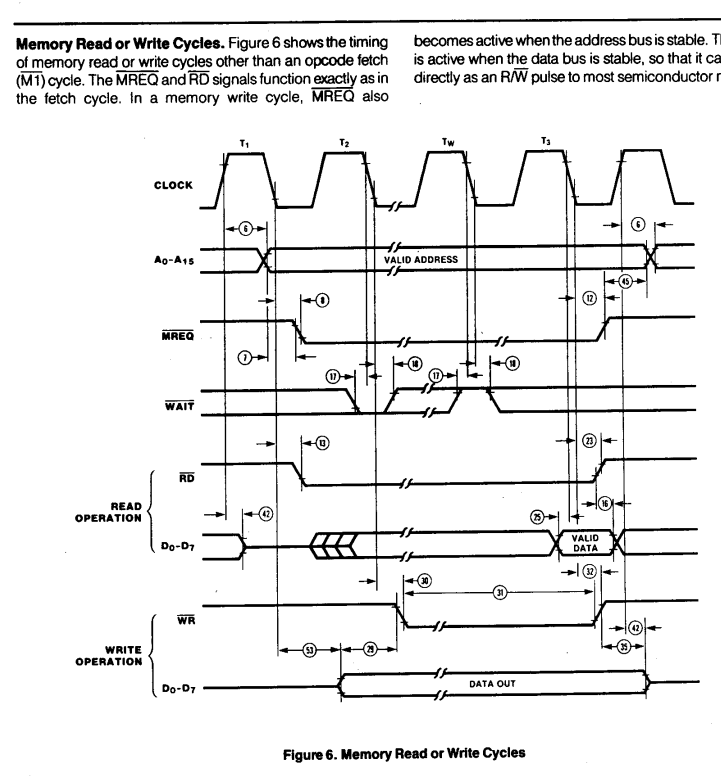

・バスタイミング（メモリリード／ライトサイクル）

　本機ではCPUクロック８Mhz（１２５ｎｓ）で動作させるので１Mbit SRAMが７０ｎｓ、PSD（Flash+SRAM+IO+PLD)が９０ｎｓですので余裕です。実はCPUはZ84C0020（２０Mhz)なのですが別の要因でクロックは８Mhz以下に設定しております。

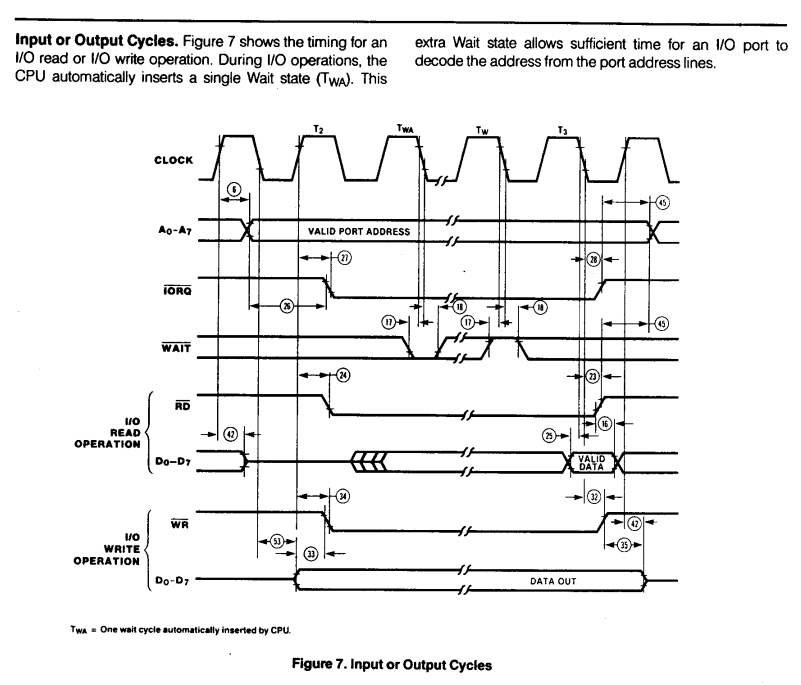

・バスタイミング（I／Oリード／ライトタイミング）

　今回は!nIORQ＝E（６８５０，６８２１のE）としてインタフェースします。これはしばしば引用するrcbus/rc2014界隈でも定石の様で以下はRC2014サイトですがZ80CPU（７．３Mhz)にMC68B50(2Mhz)を接続した構成です↓

rc2014.co.uk

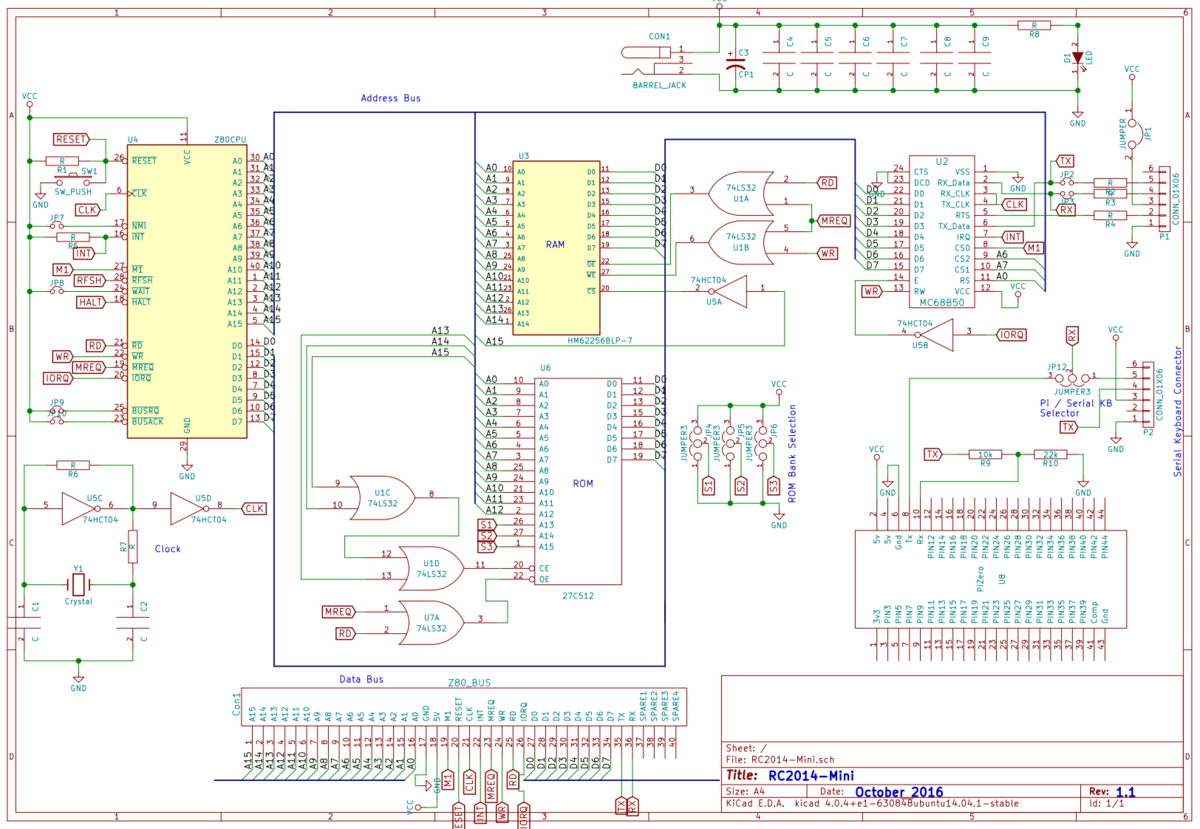

・回路図（上記より引用）

　上図右上にある様にnIORQを反転して６８B50のEに入力しております。うろ覚えですがこの構成は１９８０年代のCQ出版別冊のマイコンピュータNo.2の松本吉彦さんの記事で見たような（うろ覚えですが）・・・

　ところでZ80CPUにわざわざMC68B50を使っている理由ですが、いつものgemni3(fast)にも相談しつつ得た仮説としては、

　・８２５１の如き割込回路をユーザが組む必要がなく、ワイヤードORで直結出来る（Pullup抵抗は必要）ので面倒が無く、Z80SIO/DARTの如き複雑（主観）なレジスタ設定が不要（MC6850は制御レジスタ１個）で設定も簡単（0x43,0x15 or 0x11)と呪文を唱えれば初期化終了：）でHD63B50はEOLが相対的に遅かったのでオークション品でも入手が可能、等々の理由が考えられるかもしれません（見当違いかも知れません）。

　無論、RCBUSではZ80SIO、１６５５０、MC68B50を用いた各種ボード・回路図が公開されている様なのでお好きな素材を選択すれば良いだけの事ですが、今回はCPU以外の素材は共通（縛り）でやってみたかったのでこういう構成を選択した次第（楽なので）。

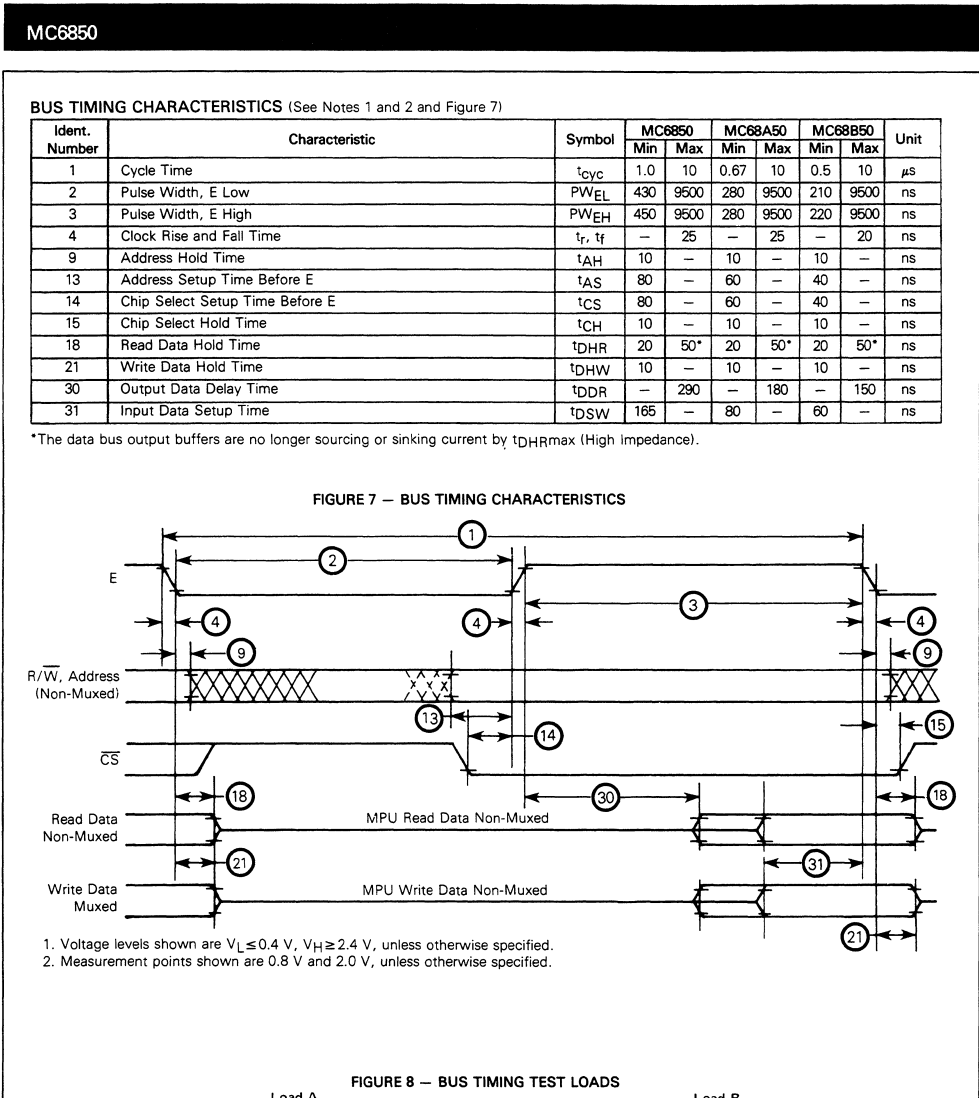

・MC6850バスタイミング

　懐かしいですね（４０年振りの再会みたいな）。Eクロックの最小値はMC68B50ではパラメタ３のE＞２２０ｎｓが相当します。Z80CPUのIOサイクル（０Wait)では約２クロックですので逆算すると計算上は９Mhz程度迄動作すると思われますが本機では８Mhz（２５０ｎｓ）で使用しています。セカンドソースのHD63B50も同じスペックなので差替可能です（今回はHD63B50を使用しています）。

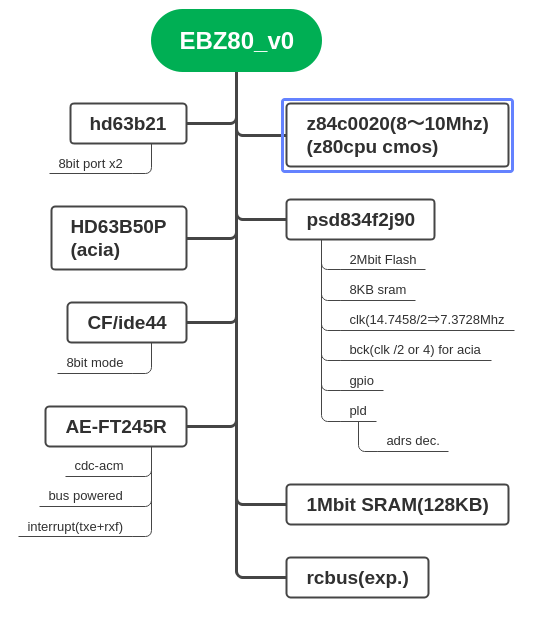

１．ブロック図

　何というか・・・eb6809/eb6802のCPU替えバージョンであります（以下同様）。

２．回路図

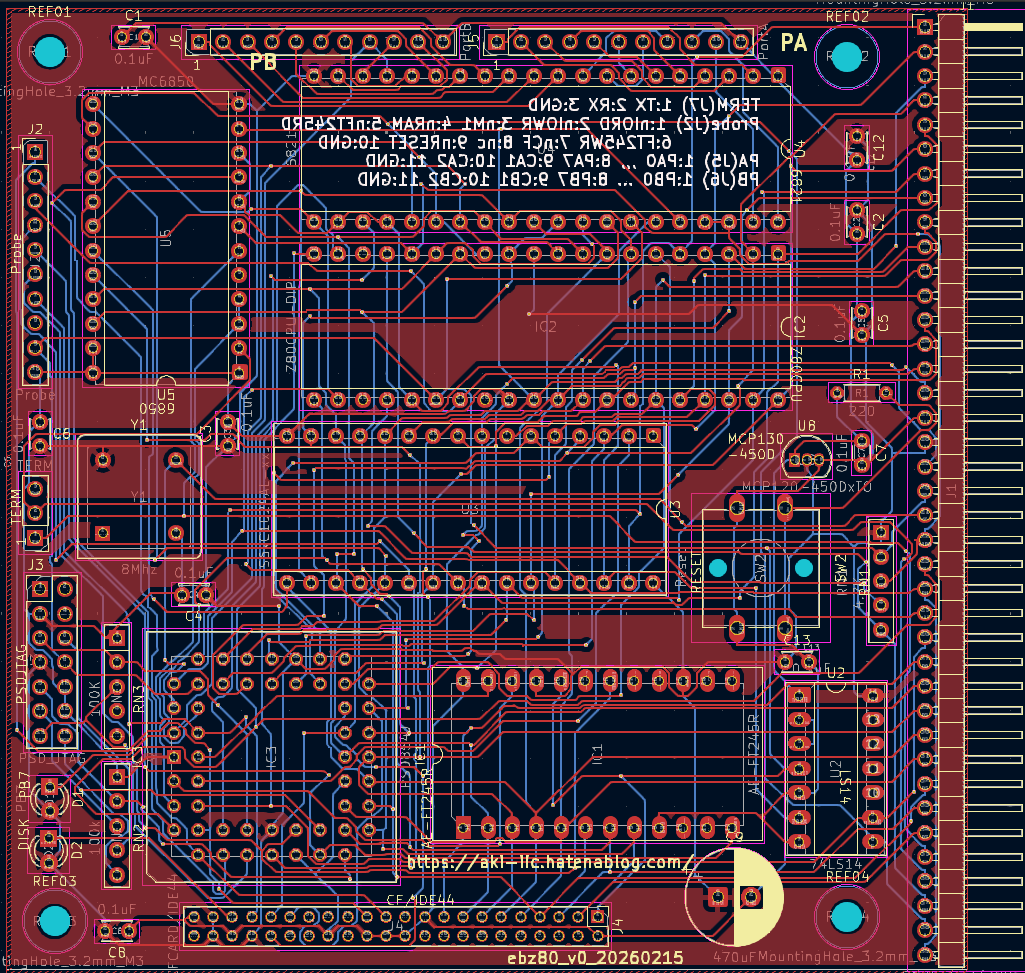

３．パターン図（全レイヤ合成）

４．実装ボード

　今回は半田面にもシルク入れてみたのでその為だけに写真掲載します：）。

部品面にて右上からHD63B21(PIA)、Z80CPU(Z84C0020を８Mhzで動作）、１Mbit SRAM、AE-FT245RL、左上からHD63B50(ACIA)、PSD834F2J90(ST)とCPU以外は前回のeb6802_v0と同じ部品です。無論PSDのPLD,Flash,IOはターゲットCPU毎に異なっておりますが、プログラマブルデバイスの利点という事で（書込もISPなので・・・）。

　上記理由でCPUクロックを制限していますがwaitをMC6850/6821系に挿入すればメモリアクセスタイムの上限迄クロックは上げられる筈です（１６Mhz迄は行けそうな）がPSDのピンを使い切ってしまったので今回は断念しました：）。

　前回と重複しますが今回はRCBUS／RC2014バス情報は重要なので再度引用します↓

smallcomputercentral.com

　retroマイコン用（つまり製品用途ではない）点に注意が必要です。それでも参照するのはZ80、６８ｘｘ、TMS9995、他１６ビットプロセサにも考慮された仕様である事、Z80/Z180系であれば２０２６年の現在でも組み立てキットが入手可能である事、コネクタ類は秋月で入手可能な０．１インチピンヘッダ／ピンソケットであり入手が容易で安価である（Amazon中華は更に安い）点を現時点では評価しております。

　そりゃYouTubeで公開されている様なEurope Cardでシステム組んでみたい願望は否定出来ないのですが・・・いつか機会があれば（希望）・・・

　消費電流は小数点３桁表示のUSB電圧電流電力計で測定した結果は、

　０．１６２A、０．８２７W　とCMOSのZ80にしては多めの様な・・・

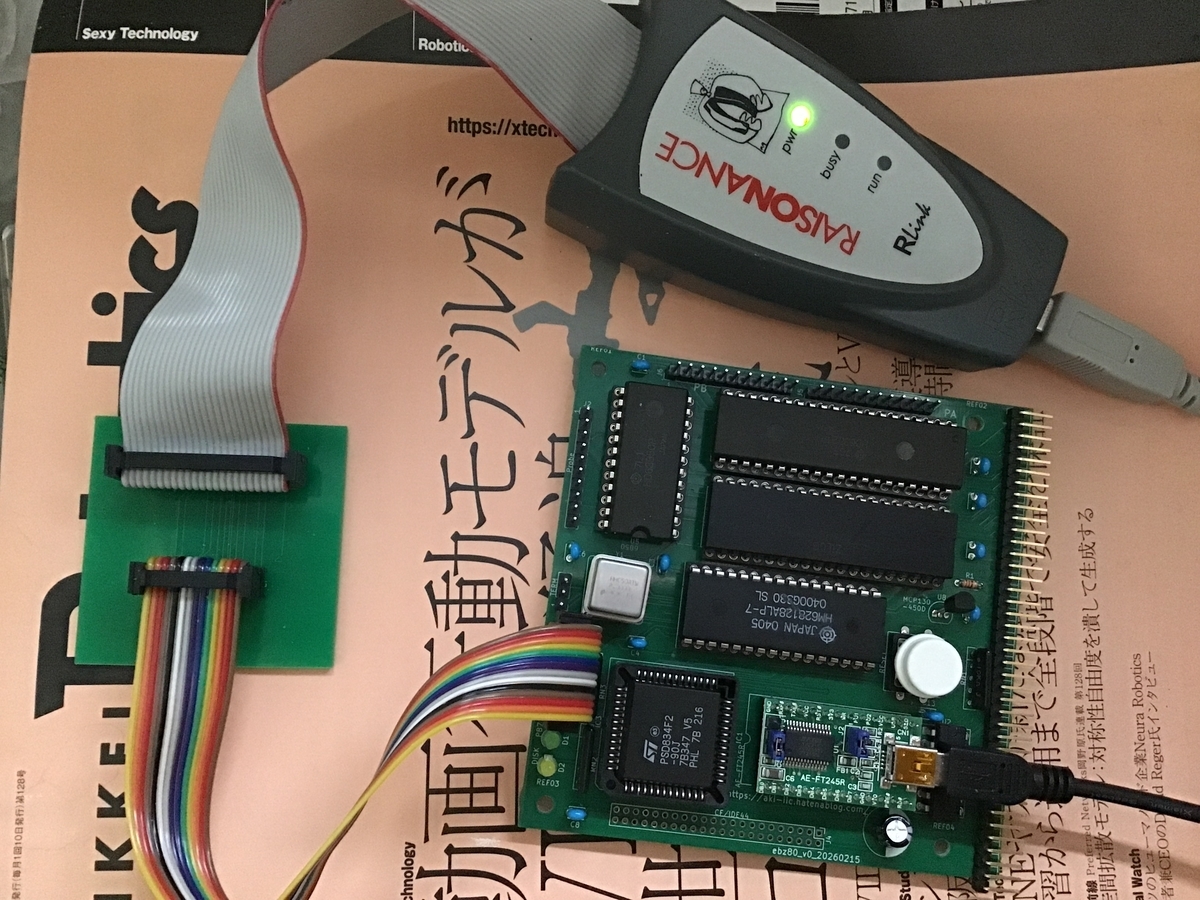

　・デバッグ環境

　　いつもの構成なので簡単に説明すると、右上からRlinkというRAISONANCE社（フランスの企業の様です）のST製MCU/PSD/uPSD開発用ツールを使用しています。USB接続でWindowsXP上でのみ動作（Win7以降では動作しない様です）なので当方はUbuntu24.04.3上にVMWareでWinXPhomeの仮想マシンを作成し、そこから使用しています。左はターゲット（14pin JTAG）とRlinkを繋ぐ変換基板（手製：）で昔はRlinkに添付されていたのですがPSDがEOLになった為か？割愛されてしまったのでpcbwayさんに基板を作ってもらったものです。

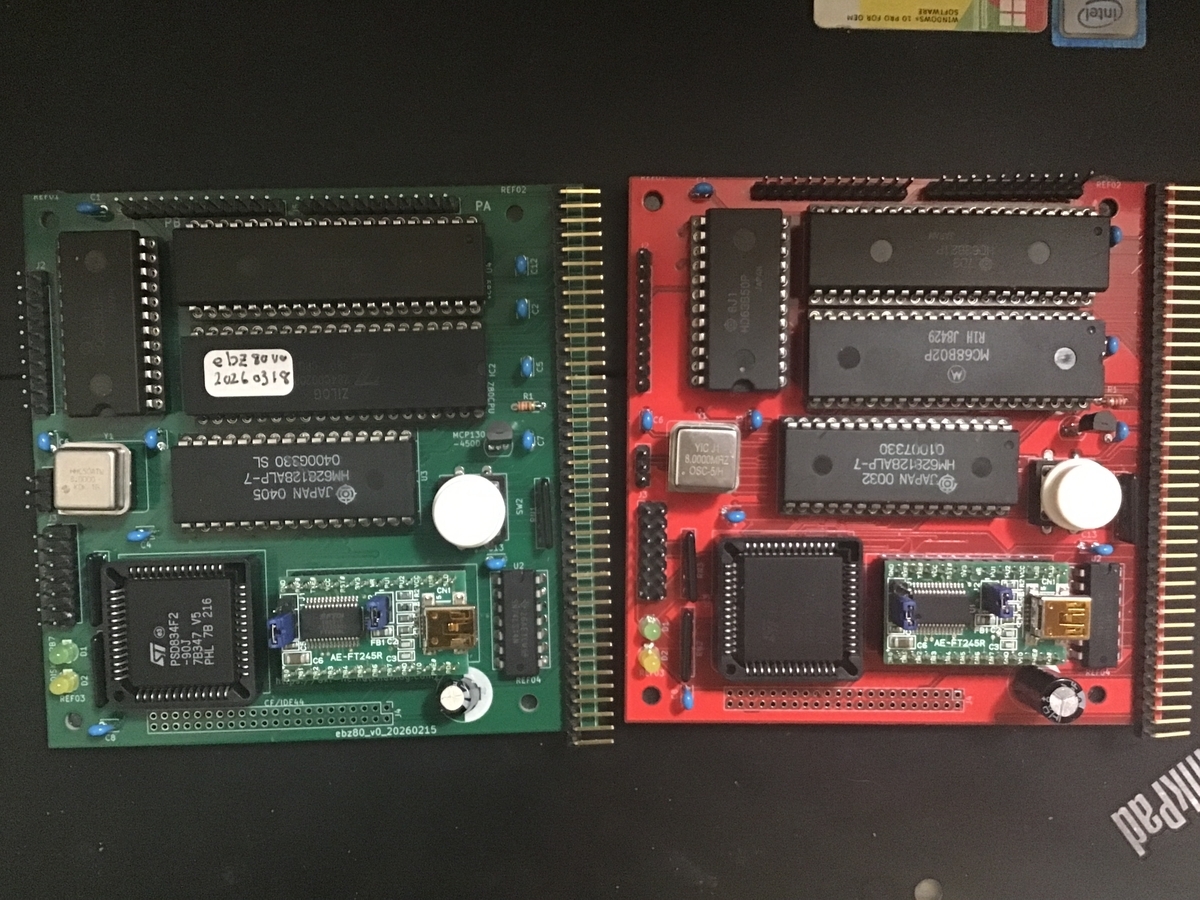

　見ての通り赤色基板のeb6802_v0と瓜二つ（姉妹基板故：）ですがそれは意図的な物故、ご容赦の程。並べてみても色とCPU部分以外は見分けがつかない（あたりまえ）↓

　上述のRCBUS／RC２０１４は基板右側の４０ピンヘッダーが相当します。ebz80_v0ではCPUがZ80なのでほぼrcbus/rc2014準拠のつもりです、が見ての通り３９ピン迄で４０ピン目が浮いております（はずかし）。これは中華キャンペーン価格（１００ｘ１００ｍｍ、２層）に合わせたかったので「トレードオフ」であります（言い訳ですね）。幸いPin40は未使用（そもそもリザーブ）なので無しでも当方の用途では何とかなってます。Kicad上は３９ピンのコネクタとしてERC/DRCを通しています（クリアランスエラー・警告は適時柔軟に対処）。まあ，道楽なのでと（本当は駄目なんですがね）。

・PLDの論理式（書きかけ）

module ebz80_v0
a0 PIN 30; "Address line
a1 PIN 31; "Address line
a2 PIN 32; "Address line
a3 PIN 33; "Address line
a4 PIN 34; "Address line
a5 PIN 35; "Address line
a6 PIN 36; "Address line
a7 PIN 37; "Address line
a8 PIN 39; "Address line
a9 PIN 40; "Address line
a10 PIN 41; "Address line
a11 PIN 42; "Address line
a12 PIN 43; "Address line
a13 PIN 44; "Address line
a14 PIN 45; "Address line
a15 PIN 46; "Address line
_wr PIN 47;
CLK PIN 49;
_rd PIN 50;
_reset PIN 48;
d0 PIN 29; "Data bus line
d1 PIN 28; "Data bus line
d2 PIN 27; "Data bus line
d3 PIN 25; "Data bus line
d4 PIN 24; "Data bus line
d5 PIN 23; "Data bus line
d6 PIN 22; "Data bus line
d7 PIN 21; "Data bus line
nMREQ PIN 7;
nIORQ PIN 6;
BCK PIN 5;
MA16 PIN 4; "MCU I/O
nFT245TXE PIN 3; "MCU I/O
nFT245RXF PIN 2; "MCU I/O
nCF PIN 52;
pb7 PIN 51; "MCU I/O
tms PIN 20; "TMS
tck PIN 19; "TCK
nFT245RD PIN 18;
FT245WR PIN 17;
nRAM PIN 14;
tdi PIN 13; "TDI
tdo PIN 12; "TDO
nPIA PIN 11;
nACIA PIN 10;
nIORD PIN 9;
nIOWR PIN 8;
csiop node;
fs0 node;
rdd NODE istype 'reg_D';
csd NODE istype 'reg_D';

X = .x.;
address = [a15..a0];
Vcc = 1;
Gnd = 0;

// Begin user preserved declarations (not affected by iterations of DA usage) ===================

// End user preserved declarations (not affected by iterations of DA usage) ===================

equations

csiop = *1;
fs0 = *2;
! nFT245RD = *3;
FT245WR = *4;
! nRAM = *5;
BCK.oe = _reset;
nCF = !(!nIORQ & !a7 & !a6 & !a5 & a4);
nCF.oe = _reset;
pb7.oe = _reset;
nPIA = !(!nIORQ & a7 & !a6 & !a5 & a4);
nPIA.oe = _reset;
nACIA = !(!nIORQ & a7 & !a6 & !a5 & !a4);
nACIA.oe = _reset;
nIORD = !((!nIORQ & !a7 & !a6 & !a5 & a4 & !a3) # csd);
nIORD.oe = _reset;
nIOWR = !(!nIORQ & !_wr) ;
nIOWR.oe = _reset;
rdd := _rd;
rdd.ck = CLK;
rdd.re = _reset;
rdd.pr = Vcc;
csd := !nIORQ & !a7 & !a6 & !a5 & a4 & !a3;
csd.ck = CLK;
csd.re = _reset;
csd.pr = Vcc;

// Begin user preserved equations (not affected by iterations of DA usage) ===================

// End user preserved equations (not affected by iterations of DA usage) ===================

end ebz80_v0

ACIAの１３分周回路が未記述です（すみません）・・・

20260512 12:57追記：１３分周回路実装しました↓

１３分周回路 - aki_iic’s blog

５．dba

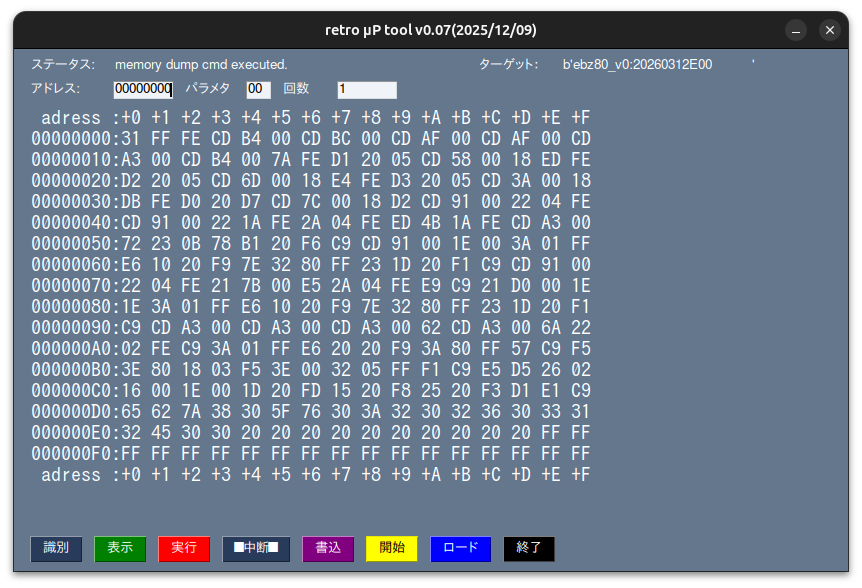

　これも毎度同じ様な感じなので簡単に。右上が識別情報、Z80系なので０番地からROMでZ80風な命令が並んでおります：）。

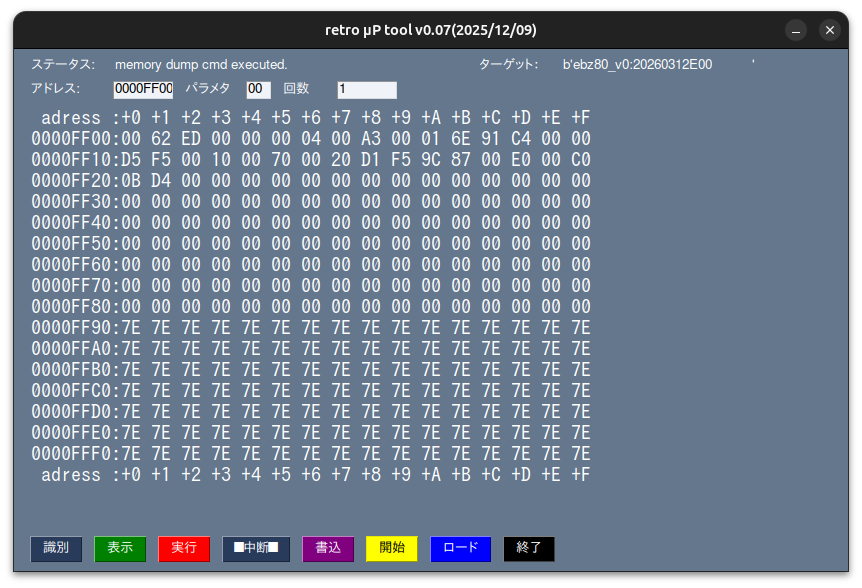

　こちらはメモリマップドI/O領域（具体的にはPSDとFT245）です。

　こちらはI/O空間に配置したレジスタ類のコピーです（I/O空間のデータを読み出してメモリにコピーしたもの）。ACIA(0x80)が０ｘｆ１８０に、PIA(0x90)が０ｘｆ１９０に反映されております。ACIAは０ｘ４３（ソフトリセット）、０ｘ１５（制御レジスタ初期化）後の状態でステータスは０ｘ０２（TXEMP）となっているので多分大丈夫そうな。

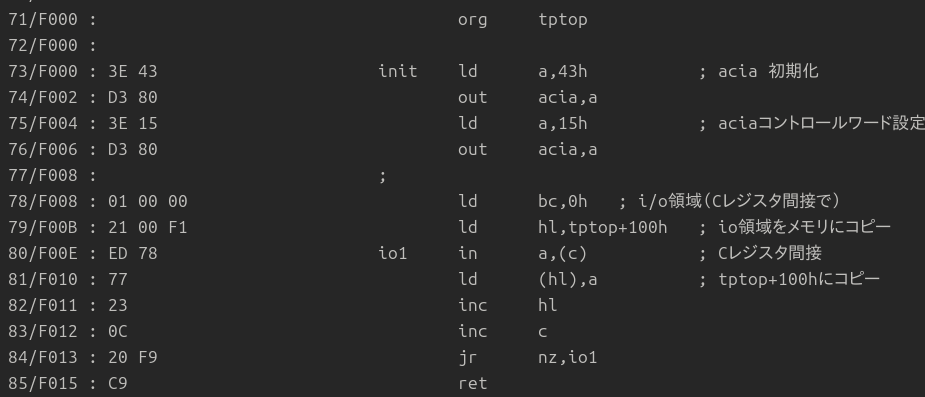

　この様な小物を書いて上記メモリダンプで表示したものです。プログラムのロードは上記右下の青ボタン（ロード）でバイナリファイルを読込ます。これらはホスト側のPythonで行われ、ターゲットにはメモリライト（複数）コマンドとして実行され、ロード後に同画面左下の赤ボタン（実行）で画面左上のアドレスからサブルーチンとして呼び出されます（昔のワンボードマイコンみたいなインタフェース）。

　最後にdbaのアセンブルリストですがz180_v0のそれをベースにしています（IOアドレス変えて、機種情報を変更したみたいな）・・・

AS V1.42 Beta [Bld 270] - Source File ebz80_t3.asm - Page 1 - 2026年03月12日 15時49分06秒

1/ 0 : ; ebz80_t3
2/ 0 : ; 20260312 : z180_t3から修正
3/ 0 : ; 20260312 : 6821(pia),6850(acia)を追加
4/ 0 : ; : 6850(acia) 80-8fh i/o空間、rcbus/rc2014互換
5/ 0 : ; ; 6821(pia) 90-9fh i/o空間、rcbus/rc2014（未使用空間）
6/ 0 : ;
7/ 0 : ; z180_t3
8/ 0 : ; 20251109 : z180_t0ベース
9/ 0 : ; : rs0 8000-89ffh（仮）だがオフにするかもしれない（４Mbit sramがあるので）
10/ 0 : ; : csiop 00-5fh,psd834f2j90の仕様？でio空間だがa15-0をデコードするのでアクセスは out (c),a 等のbcレジスタを使った16bitアクセスが必要
11/ 0 : ; : fs0 0000-7fffh
12/ 0 : ; : ramtop 8000-ffffhに仮配置しているが512KBのsramなので柔軟に配置可能（PSD834F2J90のdpldによる）
13/ 0 : ; : ft245 78h（仮）、csiopの影響でマップ変更
14/ 0 : ; : cfide 80h（仮）、同上
15/ 0 : ; : z180io c0h
16/ 0 : ; 20251111 : マップ全面変更、csiop,ft245を0ff00-ff8fのメモリマップド領域に移す。理由は80系io空間の互換性維持の為。
17/ 0 : ; : rs0 使用しない（４Mbit sramがあるから）
18/ 0 : ; : csiop memory mappedに配置、0ff00-ff7fに配置
19/ 0 : ; : fs0 0000-7fffに仮配置、fs1-fs7はコンクリフト防止（特にff00-ffffはメモリマップドio空間の為、禁止）
20/ 0 : ; : ramtop 8000h-feffに配置（ff00-ffffはメモリマップド領域）、ramは10000-7ffffに仮配置
21/ 0 : ; : ft245 0ff80-ff8fhのメモリマップド領域に配置、理由は８０系io空間互換の為だがio空間に戻しても良い
22/ 0 : ; : cfide io空間の 10h-17hに配置
23/ 0 : ; : z180内蔵周辺　io空間の 0c0-ffhに配置
24/ 0 : ;
25/ 0 : cpu z80
26/ 0 :
27/ 0 : =0FF00H csiop equ 0ff00h ; csiop base address
28/ 0 : =0FF05H pb7 equ csiop+5 ; pb7
29/ 0 : =0FF01H pbin equ csiop+1 ; ft245 status
30/ 0 : =0FF80H ft245 equ 0ff80h ; ft245 data
31/ 0 : =10H cfide equ 10h ; cfide base address
32/ 0 : =80H acia equ 80h ; acia base address
33/ 0 : =90H pia equ 90h ; pia base address
34/ 0 : =0C0H z180io equ 0c0h ; z180 io base
35/ 0 :
36/ 0 : =0H romtop equ 0000h ; rom top address
37/ 0 : =8000H rombtm equ romtop+8000h ; rombottom
38/ 0 : =8000H ramtop equ 8000h ; ram top addess
39/ 0 : =0FEFFH rambtm equ ramtop+7effh ; ram bottom address
40/ 0 : =0FE00H wktop equ ramtop+7e00h ; work area top
41/ 0 :
42/ 0 : =2H t1 equ 02h ; delay time
43/ 0 :
44/FE00 : org wktop
45/FE00 : a0 ds 2
46/FE02 : a1 ds 2
47/FE04 : a2 ds 2
48/FE06 : a3 ds 2
49/FE08 : a4 ds 2
50/FE0A : a5 ds 2
51/FE0C : a6 ds 2
52/FE0E : a7 ds 2
53/FE10 : d0 ds 2
54/FE12 : d1 ds 2
55/FE14 : d2 ds 2
56/FE16 : d3 ds 2
57/FE18 : d4 ds 2
58/FE1A : d5 ds 2
59/FE1C : d6 ds 2
60/FE1E : d7 ds 2
AS V1.42 Beta [Bld 270] - Source File ebz80_t3.asm - Page 2 - 2026年03月12日 15時49分06秒

61/FE20 :
62/FE20 :
63/ 0 : org romtop
64/ 0 :
65/ 0 : 31 FF FE init ld sp,rambtm ; sp initialize
66/ 3 : CD B4 00 start call pb7on
67/ 6 : CD BC 00 call delay
68/ 9 : CD AF 00 call pb7off
69/ C : ; call id ; 識別情報送信（試し）
70/ C :
71/ C : ; cmd待ち
72/ C : CD AF 00 cmd call pb7off
73/ F : CD A3 00 call pbin0
74/ 12 : CD B4 00 call pb7on
75/ 15 : 7A ld a,d
76/ 16 : FE D1 cp 0d1h ; memory dump?
77/ 18 : 20 05 jr nz,cmd1
78/ 1A : CD 58 00 call memc
79/ 1D : 18 ED jr cmd
80/ 1F : FE D2 cmd1 cp 0d2h ; go ?
81/ 21 : 20 05 jr nz,cmd2
82/ 23 : CD 6D 00 call go
83/ 26 : 18 E4 jr cmd
84/ 28 : FE D3 cmd2 cp 0d3h ; memory write?
85/ 2A : 20 05 jr nz,cmd0
86/ 2C : CD 3A 00 call memw
87/ 2F : 18 DB jr cmd
88/ 31 : FE D0 cmd0 cp 0d0h ; machine id?
89/ 33 : 20 D7 jr nz,cmd
90/ 35 : CD 7C 00 call id
91/ 38 : 18 D2 jr cmd
92/ 3A : ; memory write
93/ 3A : CD 91 00 memw call adrin ; 戻り値はhlとする
94/ 3D : 22 04 FE ld (a2),hl ; adrs = a2
95/ 40 : CD 91 00 call adrin
96/ 43 : 22 1A FE ld (d5),hl
97/ 46 : 2A 04 FE ld hl,(a2) ; adrs = a2
98/ 49 : ED 4B 1A FE ld bc,(d5) ; length = d5
99/ 4D : CD A3 00 memw0 call pbin0 ; D reg
100/ 50 : 72 ld (hl),d ; (hl)<=Dreg
101/ 51 : 23 inc hl
102/ 52 : 0B dec bc
103/ 53 : 78 ld a,b ; bc=0かチェック
104/ 54 : B1 or c
105/ 55 : 20 F6 jr nz,memw0
106/ 57 : C9 ret
107/ 58 : ; memory dump
108/ 58 : CD 91 00 memc call adrin ; adrs = hl,(a1)
109/ 5B : 1E 00 ld e,0 ; 256
110/ 5D : 3A 01 FF dump0 ld a,(pbin)
111/ 60 : E6 10 and a,10h
112/ 62 : 20 F9 jr nz,dump0
113/ 64 : 7E ld a,(hl)
114/ 65 : 32 80 FF ld (ft245),a
115/ 68 : 23 inc hl
116/ 69 : 1D dec e
117/ 6A : 20 F1 jr nz,dump0
118/ 6C : C9 ret
119/ 6D :
120/ 6D : ret
AS V1.42 Beta [Bld 270] - Source File ebz80_t3.asm - Page 3 - 2026年03月12日 15時49分06秒

121/ 6D : ; go
122/ 6D : CD 91 00 go call adrin ; adrs = a2
123/ 70 : 22 04 FE ld (a2),hl
124/ 73 : 21 7B 00 ld hl,go2
125/ 76 : E5 push hl ; 擬似的なcall (hl)
126/ 77 : 2A 04 FE ld hl,(a2)
127/ 7A : E9 jp (hl) ; これだから80系は〇〇だ（溜息）
128/ 7B : C9 go2 ret
129/ 7C : ; id
130/ 7C : 21 D0 00 id ld hl,tgt_id
131/ 7F : 1E 1E ld e,30 ; 30文字固定
132/ 81 : 3A 01 FF id0 ld a,(pbin) ; ft245 statu check
133/ 84 : E6 10 and a,10h
134/ 86 : 20 F9 jr nz,id0
135/ 88 : 7E ld a,(hl)
136/ 89 : 32 80 FF ld (ft245),a
137/ 8C : 23 inc hl
138/ 8D : 1D dec e
139/ 8E : 20 F1 jr nz,id0
140/ 90 : C9 ret
141/ 91 : ; adrin:
142/ 91 : CD A3 00 adrin call pbin0 ; big endianでホストから送られてくる・・・
143/ 94 : CD A3 00 call pbin0 ; 32bitの上位16bit読み飛ばし（空読み）
144/ 97 : CD A3 00 call pbin0 ; 戻り値はDreg
145/ 9A : 62 ld h,d
146/ 9B : CD A3 00 call pbin0
147/ 9E : 6A ld l,d
148/ 9F : 22 02 FE ld (a1),hl ; 戻り値はhl
149/ A2 : C9 ret
150/ A3 : ; pbin0
151/ A3 : 3A 01 FF pbin0 ld a,(pbin) ;
152/ A6 : E6 20 and a,20h
153/ A8 : 20 F9 jr nz,pbin0
154/ AA : 3A 80 FF ld a,(ft245)
155/ AD : 57 ld d,a
156/ AE : C9 ret ; 受信データ <- Dレジスタ
157/ AF :
158/ AF : ; pb7 on / off
159/ AF : F5 pb7off push af
160/ B0 : 3E 80 ld a,080h
161/ B2 : 18 03 jr pb7set
162/ B4 : F5 pb7on push af
163/ B5 : 3E 00 ld a,00h
164/ B7 : 32 05 FF pb7set ld (pb7),a
165/ BA : F1 pop af
166/ BB : C9 ret
167/ BC :
168/ BC : ; delay subroutine
169/ BC : E5 delay push hl
170/ BD : D5 push de
171/ BE : 26 02 ld h,t1
172/ C0 : 16 00 dly02 ld d,0
173/ C2 : 1E 00 dly01 ld e,0
174/ C4 : 1D dly0 dec e
175/ C5 : 20 FD jr nz,dly0
176/ C7 : 15 dec d
177/ C8 : 20 F8 jr nz,dly01
178/ CA : 25 dec h
179/ CB : 20 F3 jr nz,dly02
180/ CD : D1 pop de
AS V1.42 Beta [Bld 270] - Source File ebz80_t3.asm - Page 4 - 2026年03月12日 15時49分06秒

181/ CE : E1 pop hl
182/ CF : C9 ret
183/ D0 :
184/ D0 : ; ターゲット識別情報（単なる文字列、３０文字固定）
185/ D0 : ; 123456789012345678901234567890
186/ D0 : 65 62 7A 38 30 5F 76 30 3A tgt_id db 'ebz80_v0:20260312E00 '
D9 : 32 30 32 36 30 33 31 32 45
E2 : 30 30 20 20 20 20 20 20 20
EB : 20 20 20
187/ EE :
188/ EE :
189/ EE : end
AS V1.42 Beta [Bld 270] - Source File ebz80_t3.asm - Page 5 - 2026年03月12日 15時49分06秒

Symbol Table (* = unused):
--------------------------

*A0 : 0FE00 C | A1 : 0FE02 C |
A2 : 0FE04 C | *A3 : 0FE06 C |
*A4 : 0FE08 C | *A5 : 0FE0A C |
*A6 : 0FE0C C | *A7 : 0FE0E C |
*ACIA : 80 - | ADRIN : 91 C |
*ARCHITECTURE : "x86_64-unknown-linux" - |
*CASESENSITIVE : 0 - | *CFIDE : 10 - |
CMD : 0C C | CMD0 : 31 C |
CMD1 : 1F C | CMD2 : 28 C |
*CONSTPI : 3.141592653589793 - | CSIOP : 0FF00 - |
*D0 : 0FE10 C | *D1 : 0FE12 C |
*D2 : 0FE14 C | *D3 : 0FE16 C |
*D4 : 0FE18 C | D5 : 0FE1A C |
*D6 : 0FE1C C | *D7 : 0FE1E C |
*DATE : "2026\-027\-071\-07603\-026\-100\-12012\-026\-105\-091" - |
DELAY : 0BC C | DLY0 : 0C4 C |
DLY01 : 0C2 C | DLY02 : 0C0 C |
DUMP0 : 5D C | *FALSE : 0 - |
FT245 : 0FF80 - | GO : 6D C |
GO2 : 7B C | *HAS64 : 1 - |
ID : 7C C | ID0 : 81 C |
*INIT : 0 C | *LISTON : 1 - |
*MACEXP : 7 - | MEMC : 58 C |
MEMW : 3A C | MEMW0 : 4D C |
*MOMCPU : 80 - | *MOMCPUNAME : "Z80" - |
*NESTMAX : 100 - | PB7 : 0FF05 - |
PB7OFF : 0AF C | PB7ON : 0B4 C |
PB7SET : 0B7 C | PBIN : 0FF01 - |
PBIN0 : 0A3 C | *PIA : 90 - |
RAMBTM : 0FEFF - | RAMTOP : 8000 - |
*RELAXED : 0 - | *RET : 6D C |
*ROMBTM : 8000 - | ROMTOP : 0 - |
*START : 3 C | T1 : 2 - |
TGT_ID : 0D0 C |
*TIME : "15\-026\-103\-12649\-027\-120\-12206\-025\-089\-110" - |
*TRUE : 1 - | *VERSION : 142F - |
*WARNRELATIVE : 0 - | WKTOP : 0FE00 - |
*Z180IO : 0C0 - |

71 symbols
37 unused symbols

AS V1.42 Beta [Bld 270] - Source File ebz80_t3.asm - Page 6 - 2026年03月12日 15時49分06秒

Code Pages:
----------

STANDARD (0 changed characters)

1 code page

0.02 seconds assembly time

190 lines source file
2 passes
0 errors
0 warnings

６．まとめ

・ebz80_v0 の組立、動作確認（dbaまで）を行いました。

・Z80CPUと６８５０、６８２１のインタフェースを簡易的に確認しました。

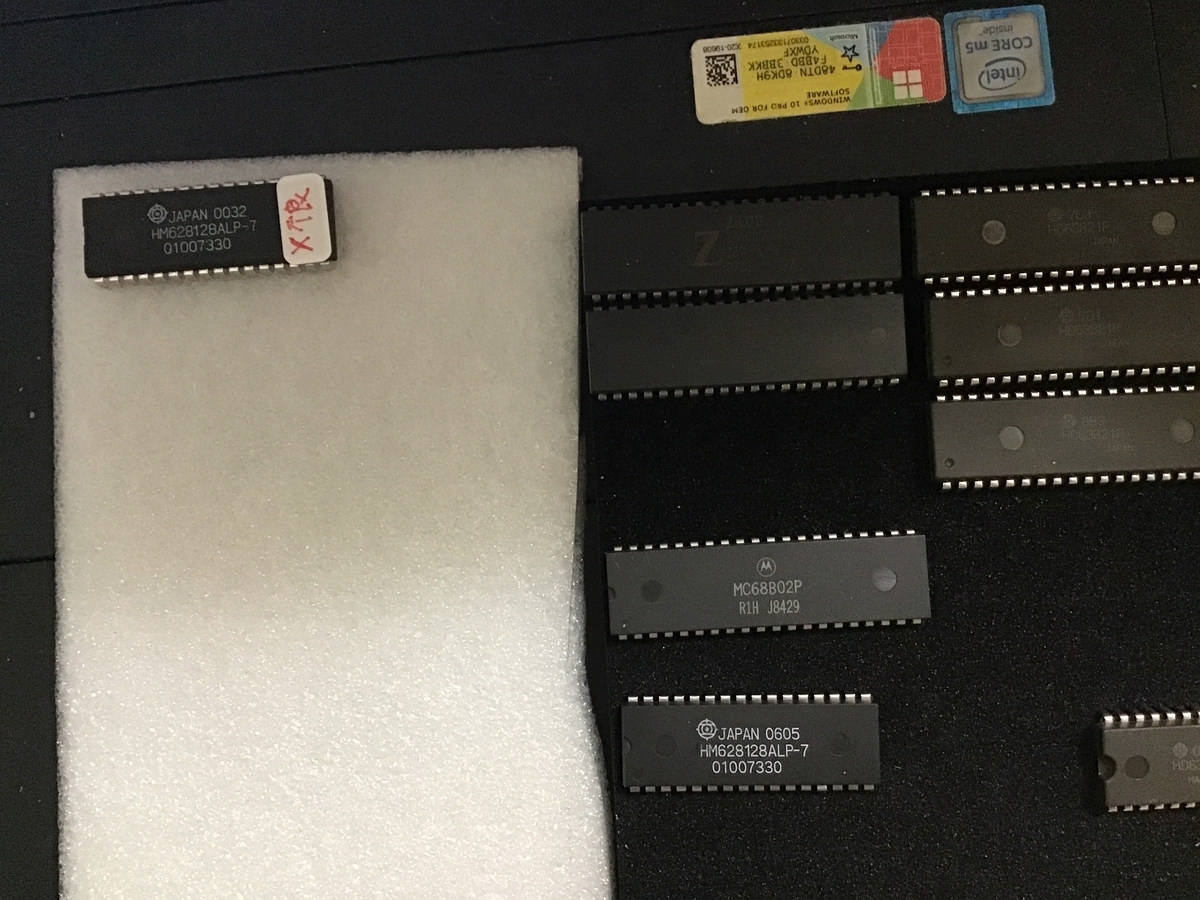

・実はオークションで入手した１Mbit SRAMにハズレが混じっていた様で切り分けに手こずりました。psdのsramを一時的に有功にしてdbaを起動し、メモリテストで１Mbit SRAM不良を特定しました（まあ、いつかはこういう時は来るだろうと覚悟はしていたのだが・・・）。もっとも作業中に破損した可能性もあり得るので（経験上はありませんが・・・）今回は放置とします↓
