PSD8XXのエコシステムについての覚え書きの続き
個人Blogというのは書きたい事を書けると勝手に思っているので（どうか寛大なるご理解／スルー力を：）今度はPSDSoftExpressについてダイジェスト的にご紹介。

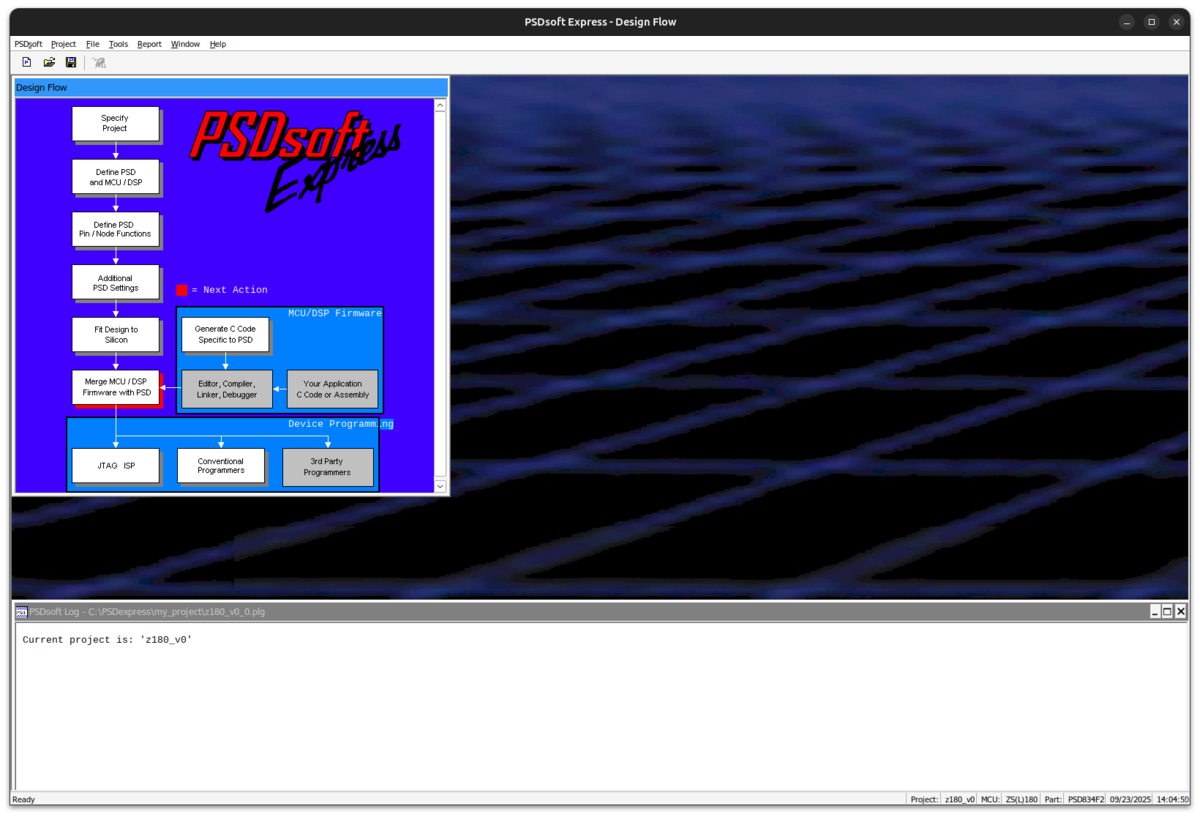

３．PSDSoftExpressの起動画面

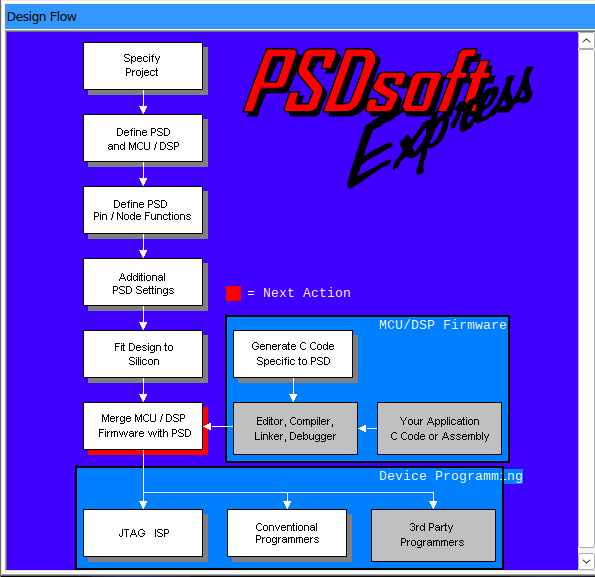

操作は画面左のフローに従ってウィザード形式と申しますか各ブロック毎に処理を進めて行く形になります。
３．１ フローの意味
３．１．１ Specify Project：プロジェクトの定義
３．１．２ Define PSD and MCU/DSP：PSDとMCU／DSPの定義
３．１．３ Define PSD Pin / Node Functions：PSDのPinと機能の定義。
ここが重要でほぼこの中での作業が中心となります（後述）。
３．１．４ Additional PSD Settings：オプション定義（無視で無問題）
３．１．５ Fit Design to Silcon：コンパイル、チェック、結果出力
３．１．６ Merge MCU/DSP Firmware with PSD：Flashに書き込むファームウェアのデータをマージしてメタデータを作成
３．１．７ JTAG ISP：RLINK等の書き込みツールがUSB接続されている場合、３．１．６のデータをPSDにJTAGで書き込む。当然ながらターゲットボードには所定のJTAGコネクタ（14Pinが標準）が必要です。
４．（３．１．３）Define PSD Pin/Node Functinsの操作詳細
４．１ Pinの定義：
画面左に割当られるPinが表示され、画面右に定義する内容が表示されます。ここで定義したPinが以後の名称となるので所定のルール（８文字以内とか）に従い命名する必要があります（８．３ルールのご時世なのでファイル名もそれに制約されます・・・２０世紀末のロングファイルネームが一般的ではなかった時代のソフトなので：）
定義できる内容はPinにより異なりますがPLDのIN/OUT,IOport等が可能な場合が多いです（入力専用な物もある）。
尚、PLDのステートマシン等のPinに出力されない内部ノードはここではなく別の所で定義するので入力不要です（２７MCのPLDだがCPLDに近い印象、あるいは末期のPLDか）。
４．２ SRAM/IO/Flashのメモリマップ・デコード条件の定義

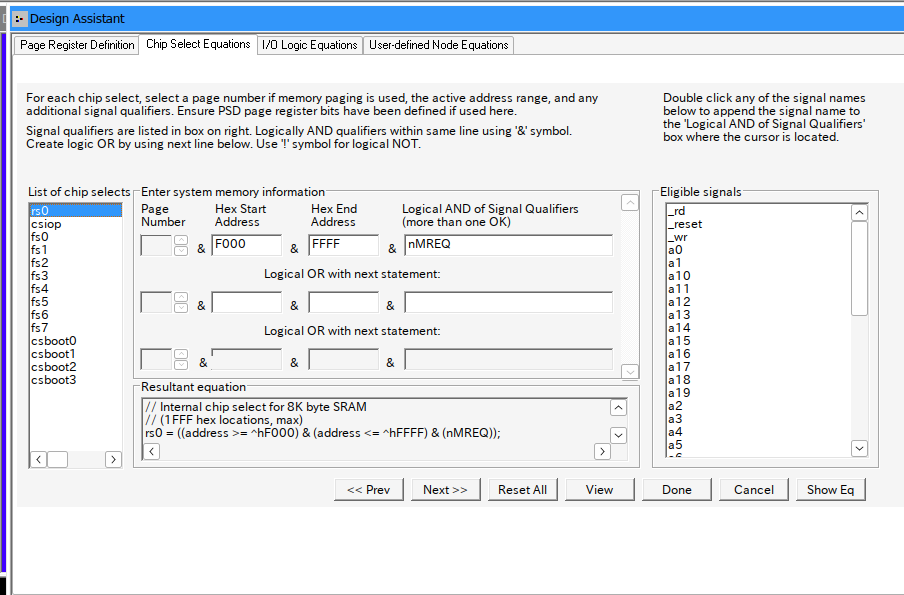

画面左が定義対象の要素（rs0:SRAM,csiop:IO,fs0-7:Flash(32KBx8)）で真ん中のフィールドにアドレスとデコード条件を入力すれば良いです。この例ではZ180用なので!nMREQ（間違えてますね）とアドレス領域のand（＆）されたデコード条件となります。
こんな感じで入力すればAbelの式を合成してくれる（無論、確認の為にAbelの論理式は読めないといけませんがverilogやVHDL世代の方には簡単というか低レベルかと。
４．３ Logic equation（論理式の定義）

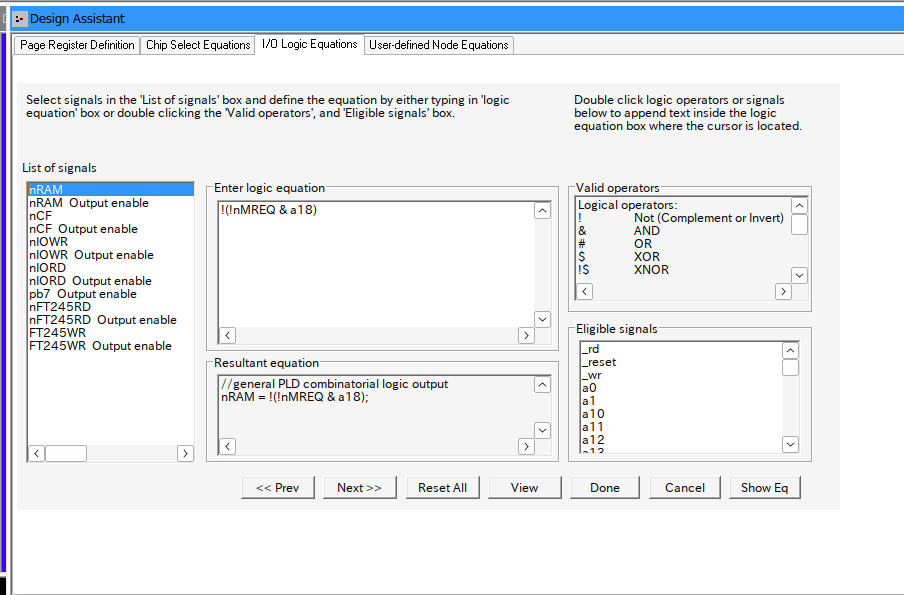

ここでは所謂 logic equationを定義します。画面左が定義対象で真ん中が記述する論理式、右が記述可能な論理と要素です。この例だと：
nRAM = !(!nMREQ & A18) ;
みたいな形に合成されます。穴埋め形式なので言語仕様がうんちゃらかんちゃらとか面倒な（ハードエンジニアには不要な）些末は不要で書くべき事を書けば良いです。
４．４ User-defined Node Equation（ユーザ定義ノード）

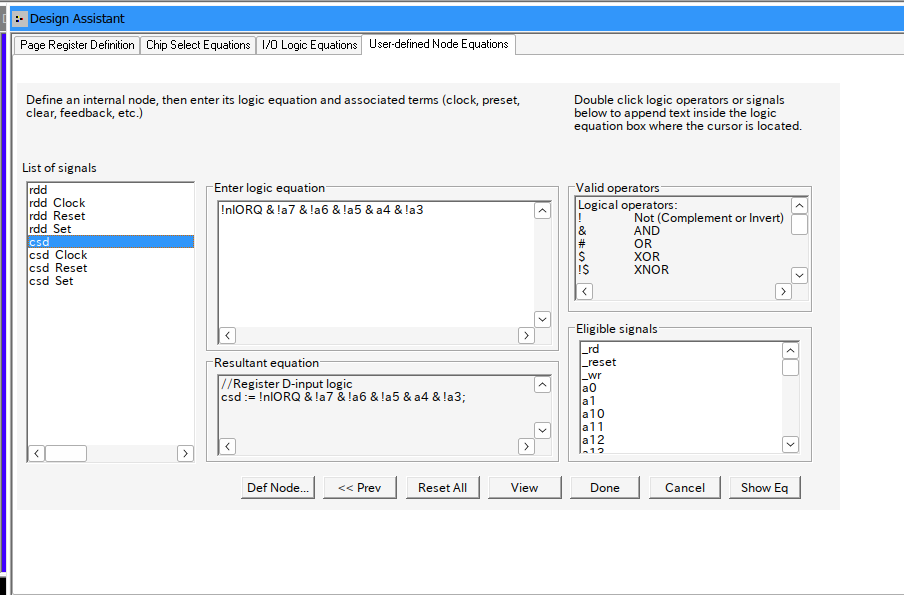

ここではPinに出力されない内部ノードの定義を行います。画面の例では、
cds = !nIORQ & !a7 & !a6 & !a5 & a4 & !a3 ;
を内部ノードとして定義しています。当然これを他のLogic Equation等で参照する事が出来ます。所謂PLDの内部ノード（CPLDや高機能PLDでは使いますよね。ステートマシンにも好適：）という訳です。
内部ノードは組み合わせ回路とFF（D/JK/SR）が選択可能であり、それに応じて各ノードの定義を行う必要があります。
４．５ Fit Design to Silicon（所謂コンパイル）

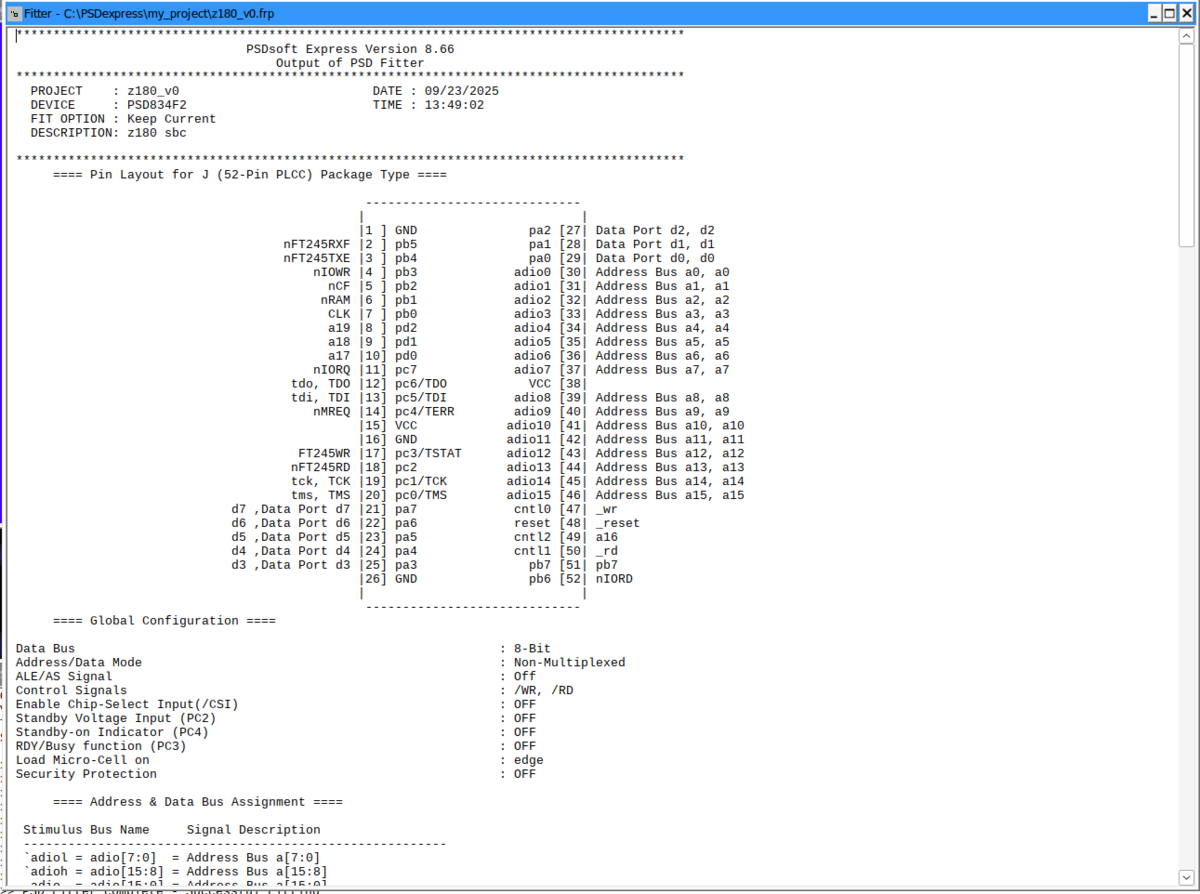

こんな感じで合成された情報が出力されます。長いですが全部を貼り付けておきます↓
******************************************************************************************
PSDsoft Express Version 8.66
Output of PSD Fitter
******************************************************************************************
PROJECT : z180_v0 DATE : 09/23/2025
DEVICE : PSD834F2 TIME : 14:46:12
FIT OPTION : Keep Current
DESCRIPTION: z180 sbc
******************************************************************************************
==== Pin Layout for J (52-Pin PLCC) Package Type ====-----------------------------
| |
|1 ] GND pa2 [27| Data Port d2, d2
nFT245RXF |2 ] pb5 pa1 [28| Data Port d1, d1
nFT245TXE |3 ] pb4 pa0 [29| Data Port d0, d0
nIOWR |4 ] pb3 adio0 [30| Address Bus a0, a0
nCF |5 ] pb2 adio1 [31| Address Bus a1, a1
nRAM |6 ] pb1 adio2 [32| Address Bus a2, a2
CLK |7 ] pb0 adio3 [33| Address Bus a3, a3
a19 |8 ] pd2 adio4 [34| Address Bus a4, a4
a18 |9 ] pd1 adio5 [35| Address Bus a5, a5
a17 |10] pd0 adio6 [36| Address Bus a6, a6
nIORQ |11] pc7 adio7 [37| Address Bus a7, a7
tdo, TDO |12] pc6/TDO VCC [38|
tdi, TDI |13] pc5/TDI adio8 [39| Address Bus a8, a8
nMREQ |14] pc4/TERR adio9 [40| Address Bus a9, a9
|15] VCC adio10 [41| Address Bus a10, a10
|16] GND adio11 [42| Address Bus a11, a11
FT245WR |17] pc3/TSTAT adio12 [43| Address Bus a12, a12
nFT245RD |18] pc2 adio13 [44| Address Bus a13, a13
tck, TCK |19] pc1/TCK adio14 [45| Address Bus a14, a14
tms, TMS |20] pc0/TMS adio15 [46| Address Bus a15, a15
d7 ,Data Port d7 |21] pa7 cntl0 [47| _wr
d6 ,Data Port d6 |22] pa6 reset [48| _reset
d5 ,Data Port d5 |23] pa5 cntl2 [49| a16
d4 ,Data Port d4 |24] pa4 cntl1 [50| _rd
d3 ,Data Port d3 |25] pa3 pb7 [51| pb7
|26] GND pb6 [52| nIORD
| |
-----------------------------
==== Global Configuration ====Data Bus : 8-Bit
Address/Data Mode : Non-Multiplexed
ALE/AS Signal : Off
Control Signals : /WR, /RD
Enable Chip-Select Input(/CSI) : OFF
Standby Voltage Input (PC2) : OFF
Standby-on Indicator (PC4) : OFF
RDY/Busy function (PC3) : OFF
Load Micro-Cell on : edge
Security Protection : OFF==== Address & Data Bus Assignment ====
Stimulus Bus Name Signal Description
---------------------------------------------------------
`adiol = adio[7:0] = Address Bus a[7:0]
`adioh = adio[15:8] = Address Bus a[15:8]
adio = adio[15:0] = Address Bus a[15:0]data = data[7:0] = Data Port d[7:0]
==== DataBus_IMC access information ====CSIOP
Location Address Offset Register Name Signals
--------------------------------------------------------===== Resource Usage Summary =====
Total Product Terms Used: 36
Device Resources used / total
------------------------------------------------
Port A: (pins 29 28 27 25 24 23 22 21)
I/O Pins : 8 / 8
MCU I/O or Address Out : 0
Peripheral I/O : 0
Logic Inputs : 0
Address Latch Inputs : 0
PT Dependent Latch Inputs : 0
PT Dependent Register Inputs : 0
Combinatorial Outputs : 0
Registered Outputs : 0
Data Port : 8
Other Information
Microcells : 5 / 8
Micro-Cells AB :
Buried Microcells : 5
Output Microcells : 0
Product Terms : 8 / 24
Control Product Terms : 6 / 34Port B: (pins 7 6 5 4 3 2 52 51)
I/O Pins : 8 / 8
MCU I/O or Address Out : 3
Logic Inputs : 1
Address Latch Inputs : 0
PT Dependent Latch Inputs : 0
PT Dependent Register Inputs : 0
Combinatorial Outputs : 4
Registered Outputs : 0
Other Information
Microcells : 6 / 8
Micro-Cells AB :
Buried Microcells : 2
Output Microcells : 2
Micro-Cells BC :
Buried Microcells : 0
Output Microcells : 2
Product Terms : 9 / 26
Control Product Terms : 8 / 34Port C: (pins 20 19 18 17 14 13 12 11)
I/O Pins : 8 / 8
MCU I/O or Address Out : 0
Logic Inputs : 1
Address Latch Inputs : 1
PT Dependent Latch Inputs : 0
PT Dependent Register Inputs : 0
JTAG signals : 4
Standby Voltage Input : 0
Rdy/Bsy signal : 0
Standby On Indicator : 0
Control Signal Input : 0
Combinatorial Outputs : 2
Registered Outputs : 0
Other Information
Microcells : 4 / 8
Micro-Cells BC :
Buried Microcells : 2
Output Microcells : 2
Product Terms : 4 / 32
Control Product Terms : 3 / 34
Allocated locally : 2
Allocated to other port : 1Port D: (pins 10 9 8)
I/O Pins : 3 / 3
MCU I/O or Address Out : 0
Logic Inputs : 3
Chip-Select Input : 0
Clock Input : 0
Control Signal Input : 0
Fast Decoding Outputs : 0
Other Information
Product Terms : 0 / 3
Control Product Terms : 0 / 3
==== OMC Resource Assignment ====Resources PT User
Used Allocation Name
---------------------------------------------------------
Micro-Cell AB :
Micro-Cells 0 - rdd => Register
Micro-Cells 1 - csd => Register
Micro-Cells 2 - nCF (mcellab2) => Combinatorial
Micro-Cells 3 - nIOWR (mcellab3) => Combinatorial
Micro-Cells 4 Yes fs7_0 => CombinatorialMicro-Cell BC :
Micro-Cells 1 - nRAM (mcellbc1) => Combinatorial
Micro-Cells 2 - nFT245RD (mcellbc2) => Combinatorial
Micro-Cells 3 - FT245WR (mcellbc3) => Combinatorial
Micro-Cells 6 - nIORD (mcellbc6) => CombinatorialExternal Chip Select :
========= Equations =========DPLD EQUATIONS :
=======================
fs0 = !pdn & !a16 & !a15 & nMREQ & !a19 & !a18 & !a17;fs1 = !pdn & !a16 & a15 & nMREQ & !a19 & !a18 & !a17;
fs2 = !pdn & a16 & !a15 & nMREQ & !a19 & !a18 & !a17;
fs3 = !pdn & a16 & a15 & nMREQ & !a19 & !a18 & !a17;
fs4 = !pdn & !a16 & !a15 & nMREQ & !a19 & !a18 & a17;
fs5 = !pdn & !a16 & a15 & nMREQ & !a19 & !a18 & a17;
fs6 = !pdn & a16 & !a15 & nMREQ & !a19 & !a18 & a17;
fs7 = fs7_0.FB;
csiop = !pdn & !a16 & !a15 & !a14 & !a13 & !a12 & !a11 & !a10 & !a9 & !a8 & a7 & nIORQ & !a19 & !a18 & !a17;
rs0 = !pdn & !a16 & a15 & a14 & a13 & a12 & nMREQ & !a19 & !a18 & !a17;
PORTA EQUATIONS :
=======================
rdd.D := _rd;
rdd.PR = 1;
rdd.RE = _reset;
rdd.C = CLK;csd.D := !a7 & !a6 & !a5 & a4 & !a3 & !nIORQ;
csd.PR = 1;
csd.RE = _reset;
csd.C = CLK;fs7_0 = (!pdn & a16 & a15 & a14 & nMREQ & !a19 & !a18 & a17)
# (!pdn & a16 & a15 & a13 & nMREQ & !a19 & !a18 & a17)
# (!pdn & a16 & a15 & a12 & nMREQ & !a19 & !a18 & a17)
# (!pdn & a16 & a15 & a11 & a10 & a9 & a8 & a7 & a6 & a5 & a4 & a3 & a2 & a1 & a0 & nMREQ & !a19 & !a18 & a17);PORTB EQUATIONS :
=======================
CLK.LE = 1;!nRAM = !nMREQ & a18;
nRAM.OE = _reset;!nCF = (!a7 & !a6 & !a5 & a4 & !a3 & !nIORQ)
# (csd.Q);
nCF.OE = _reset;!nIOWR = !_wr & !nIORQ;
nIOWR.OE = _reset;!nIORD = !rdd.Q & !_rd & !nIORQ;
nIORD.OE = _reset;pb7.OE = _reset;
PORTC EQUATIONS :
=======================
!nFT245RD = !a7 & !a6 & !a5 & !a4 & !a3 & a2 & !a1 & !a0 & !nIORQ;
nFT245RD.OE = _reset;FT245WR = !a7 & !a6 & !a5 & !a4 & !a3 & a2 & !a1 & !a0 & !nIORQ;
FT245WR.OE = _reset;nIORQ.LE = 1;
PORTD EQUATIONS :
=======================
--- End ---
引用おわり。
まあ、こんな感じでPSDSoftExpressさんが合成・出力してくれる訳です。
４．６ Merge MCU/DSP Firmware with PSD

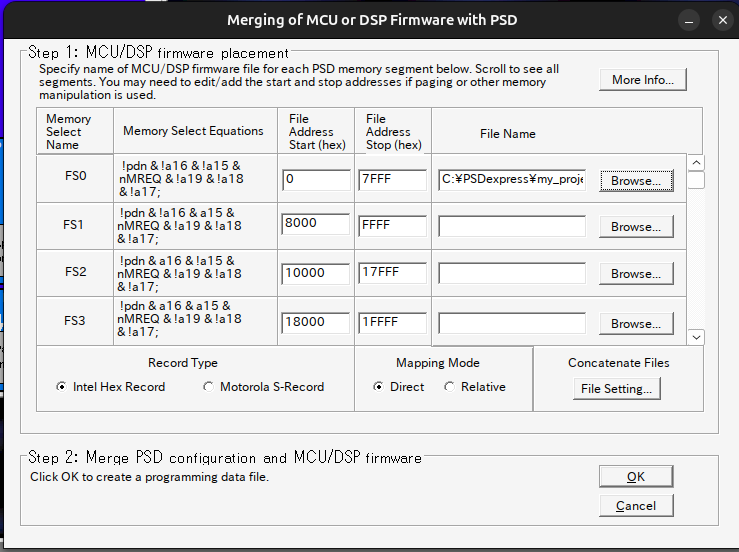

こんな画面でfs0-7で定義した領域と論理式が表示されるので書き込みたいファームウェアを選択しておきます。ここで重要なのは：
＃ファイル形式はIntel以外は使えない（Motでは無視される）
という点でしょうか（こことても重要）。
これでOkすればメタデータが生成されるので後はJTAGでISPすれば作業終了となります。
JTAG ISPを行う画面ですがwine上なのであくまで疑似：）無論、VMWare等で実際にUSB接続のISPツール（RLINK等）が接続されていて、ターゲットとの接続が正常であれば、Executeボタン押下でerase⇒program⇒verigy（設定による）が行われ、Flash,IO,PLDのJTAG Programmingが行われます。
４．８ メモリ内容の確認（Conventional Programmers）

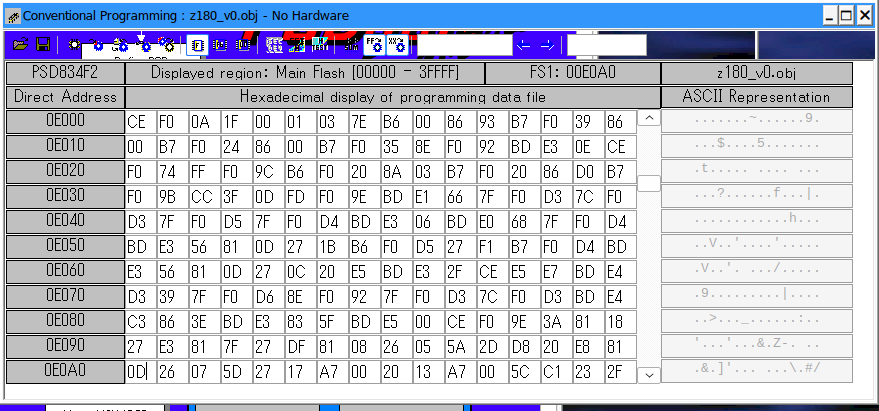

４．６で生成したメタデータ（ファームウェア）の内容を確認する画面です。該当する領域にファームウェアが適切に配置されているか確認する時に重宝します（意外と間違える事があります：）
５．おまけ
何故当方がこの部品を使っている（Obsoluteでマイナなのに）かと言えば、
なんですねぇ。何と無精者の発想というか人間一度手に入れた既得権は手放したくないというか・・・そういう怠け者思考でありました。
Obsoluteな部品だけど：）
おしまい
